化学纤维在生产及纺织加工过程中,不论是半成品还是成品,都必须上油。含油率是指化纤上含油干重占纤维干重的百分率。含油率的高低与纤维的可纺性能关系密切。含油率低的纤维容易产生静电现象;含油率过高则容易产生粘缠现象,都会影响纺织加工的正常进行。另外,含油率也是公量检验的依据。所以,对化纤含油率的测定不仅关系着纺织工艺加工,而且也关系到贸易双方的公量结算。国内现行含油率的试验方法主要有传统的索氏萃取法及新的试验方法———快速挤压法。



快速挤压法

国内一些厂家在参考了日本东洋株式会社的R-型迅速残脂抽出器的基础上,研制出一种新的测试含油率的试验仪器———YG981型纤维油脂快速抽出器。快速挤压法的原理与索氏萃取法基本相同,即利用化学纤维表面附着油脂能溶解于某些有机溶剂(乙醚、四氯化碳、苯-甲醇等)的性质,将试样表面的油剂溶于有机溶剂后,用丝杆挤压的方法将含有油剂的溶剂挤压出来,溶解的油脂、溶剂就被滴落在加热一定温度的蒸发皿上,待溶剂蒸发后,称量剩余的不易挥发的油脂重量,从而达到测定试样含油率的目的[3]。 该试验所用仪器为山东莱州纺织仪器厂生产的YG981型纤维油脂快速抽出器。该仪器结构如图2所示。其实验方法是首先调节控温器7的温度高于溶剂沸点,然后用天平称量铝薄片蒸发皿5的重量,将铝薄片蒸发皿5放在加热块6上。用镊子将2g的纤维放入提油筒4内,用加压手杆3压实,然后注入10ml溶剂,将压盖盖在提油桶的筒口上,让溶剂自行缓慢地从提油筒下部的小孔中滴到已预先称好干重的铝薄片蒸发皿5上;当溶液不再自行下滴时,将加压手杆3放入提油桶4内,逐渐旋下加压螺杆2的手柄1挤压纤维,使残存的溶液缓慢流出,直至挤干。 然后移开加压螺杆2及加压手杆3,复将10ml溶剂注入提油筒4内,重复上述提油过程;待铝薄片蒸发皿5上的溶剂全部挥发后,称其重量;然后将提油筒4内的纤维放入YG747八篮快速烘箱,在100℃～110℃温度下烘干称重,计算含油率。

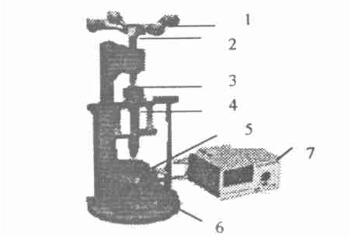

图2 Y981型纤维油脂快速抽出器
1-加压手柄;2-加压螺杆;3-加压手杆;4-提油桶;5-蒸发皿;6-加热块;7-控温器
