一、目的要求
按国际标准ISO 9073—3—1989《纺织品——非织造布试验方法——第三部分：拉伸强力及伸长测定》方法测定非织造布的拉伸断裂强力，同时测定织物的伸长率。通过试验，掌握织物拉伸断裂强力和断裂伸长率的试验方法。
二、实验仪器、用具及试样
试验仪器为YG020电子织物强力试验仪。如图1所示。试样为一种聚丙烯纺粘无纺布。并需准备直尺、剪刀等用具。
1、测试方式：等速伸长（CRE）原理测定，并记录断裂强力、断裂伸长（伸长率）、时间、次数等。
2、测试方法：拉伸试验方法。
3、量 程：500N / 1000N / 2000N /3000N / 5000N（选配）
4、测力精度：＜±1%
5、夹距：50～350mm(无级可调)
6、拉伸速度：50～400mm/min（任意设定）
7、回复速度：400mm/min
8、有效动程：500mm
9、伸长分辨率：0.01mm
10、夹持器有效夹持宽度：根据需要选配（标准配置：55mm）
11、打印：输出各种形式数据，曲线及统计结果
12、电 源：AC220V±10％ 50Hz
13、外形尺寸：600×430×1250mm
14、重 量：约150Kg
三、实验原理
将一定尺寸的试样，按等速伸长方式沿试样长度方向拉伸至断裂，测其承受的最大力—断裂强力及产生对应的长度增量—断裂伸长。必要时，还可画出织物的强力—伸长曲线，算出多种拉伸指标。
四、 试样的制备(剪切条样法）
1、在离布边至少100mm处按GB 3923附录B规定的平行法裁取试样。
2、在样品的纵向(机器输出方向) 裁取3块以上试样，并使试样长度方向分别平行于纵向(机器输出方向) 。
3 、试样的宽度为50±0.5mm，长度应满足名义夹持距离200mm。
五、 试样的调湿与标准大气
1、试样的预调湿按GB 6529第3章规定进行，调湿在规定标准大气中平衡24h以上。
2、试验在GB 6529规定的标准大气中进行。
3、如果要求进行湿态试验，不须调湿，将试样在含有1%润湿剂的溶液中浸透。
六、实验步骤
1、开机预热30min，复位状态下选择定速拉伸功能。
2 、调整强力试验机的名义夹持距离为200±1mm，拉伸速度为100±10mm／min。
3、 在夹钳中心位置夹持试样，并在试样下端施加预张力，确保试样纵向轴线与夹钳钳口线成直角，然后旋紧上下夹钳。
4、 开动机器，以100mm／min的拉伸速度拉伸试样至断裂。记录最大断裂强力及断裂伸长或记录每个试样的强力-伸长曲线。
七、结果的计算与表示

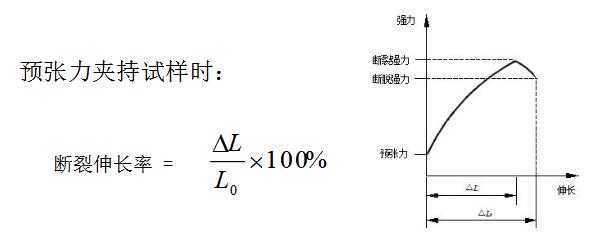

1、 分别计算纵向3块试样的平均断裂强力和断裂伸长率。平均断裂强力单位为牛顿(N)，结果按GB 8170修约到小数点后一位，平均断裂伸长率结果精确到0.5％。
2、 当从强力-伸长曲线中测断裂强力及断裂伸长时，如果有几个断裂强力峰同时出现，取最高的作为试样断裂强力，并以此时的伸长作为断裂伸长。
3、 如果断裂全部发生在钳口位置或试样在钳口滑脱，试验结果无效，必须另取试样重做试验。
（一）注意事项
每个方向至少试验5块。
滑移：如果试样在钳口处滑移不对称或滑移量大于2mm时，舍弃试样结果；
钳口断裂：如果试样在距钳口处5mm以内断裂，则作为钳口断裂。当五块试样试验完毕，若钳口断裂的值大于最小的“正常值”，可以保留；如果小于最小的“正常值”，应舍弃，另加试验以得到五个“正常值”；如果所有的试验结果都是钳口断裂，或得不到五个“正常值”，应该报告单值。钳口断裂结果应当在报告中指出。
计算断裂强力和断裂伸长率的变异系数，修约至0.1％。
（二）原始数据记录

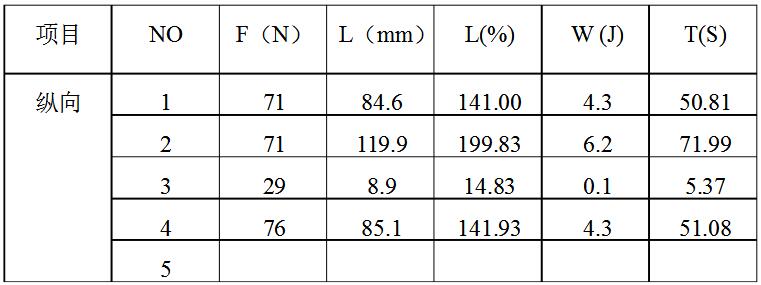

非织造布断裂强力实验数据表
八、 试验结果报告
试验报告应包括以下内容：
a． 阐明试验是按ISO 9073-3-1989 和FZ／T 60005--91本标准进行的；
b． 样品名称；
c． 试验日期、大气条件；
d． 试验机类型；
e． 每个试样的断裂强力值和平均断裂强力；
f． 每个试样的断裂伸长和平均断裂伸长率；
g． 试验中出现的异常现象或偏离本标准的细节。
