摘 要 ：通过对基布的各种性能测试，如厚度、单位面积质量、撕裂强度、拉伸强度、毛细效应等物理机械性能的测试,以适应合成革对基布强度，韧度等方面的要求和不同基布的物理机械性能。
关键词：基布，撕裂强度，拉伸轻度，毛细效应
1引言
1.1基布的定义与分类
底布又称基布，是重要的组成部分，经聚氨酯等涂层的浸渍或涂覆共同构成了人造革与合成革。基布不仅占人造革与合成革原料中的大部分，而且使用的基布物理机械性能也很大程度影响制品的强度等性质因此选用适度规格和优良的基布，是制的优良制品的先决条件。所以对于基布的品质管理、规格要求和瑕疵的检验，都应该严格执行。 按照不同的基布形成过程可以分为以下几类：机织布、针织布、非织造布。
1.2 基布性能与选用
一般情况下，依据基布起毛后经纱受到破换的程度，决定基布物理机械性能的下降程度。起毛程度越大，基布受到的损伤程度也越大，最终成品的物理机械性能就越低。如果起毛程度越低，起毛长度越短，虽然对基布的破坏程度小，但是涂层和基布不易粘合，成品外观也较差，甚至缺乏弹性和柔软性。如果起毛长度太长，是成品强度降低外，也会造成粘合不良和涂层皱纹程度越大的情况。因此，底布起毛程度必须适度、均匀，才能使成品质量稳定。
基布物理性能测试
1 1 引言
1.1基布的定义与分类
底布又称基布，是重要的组成部分，经聚氨酯等涂层的浸渍或涂覆共同构成了人造革与合成革。基布不仅占人造革与合成革原料中的大部分，而且使用的基布物理机械性能也很大程度影响制品的强度等性质因此选用适度规格和优良的基布，是制的优良制品的先决条件。所以对于基布的品质管理、规格要求和瑕疵的检验，都应该严格执行。
按照不同的基布形成过程可以分为以下几类：机织布、针织布、非织造布。

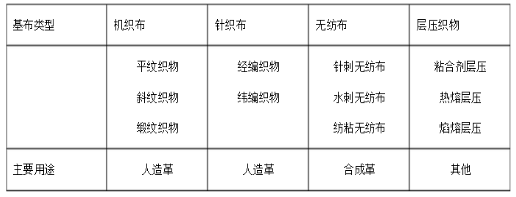

基布类型
机织布
针织布
无纺布
层压织物
平纹织物
斜纹织物
缎纹织物
经编织物 纬编织物
针刺无纺布 水刺无纺布 纺粘无纺布
粘合剂层压 热熔层压 焰熔层压
主要用途 人造革 人造革 合成革 其他
1.2 基布性能与选用
一般情况下，依据基布起毛后经纱受到破换的程度，决定基布物理机械性能的下降程度。起毛程度越大，基布受到的损伤程度也越大，最终成品的物理机械性能就越低。如果起毛程度越低，起毛长度越短，虽然对基布的破坏程度小，但是涂层和基布不易粘合，成品外观也较差，甚至缺乏弹性和柔软性。如果起毛长度太长，是成品强度降低外，也会造成粘合不良和涂层皱纹程度越大的情况。因此，底布起毛程度必须适度、均匀，才能使成品质量稳定。
2 实验部分
2.1 材料与仪器
2.1.1 实验材料
不同类型的基布
2.1.2 实验仪器
百分表测厚仪(精度0.01mm,压脚直径10mm)，天平（精度0.0001）,电子拉力机 (速度：0-500mm/min，最大负荷：500N，精度：1N)
2.1.3 其他 剪刀，刻度尺
2.2 实验步骤
2.2.1 基布厚度测定
（1）用测厚仪在距离门幅边缘100mm以内均匀测定5个点，各测定点应避开影响测量结果的疵点和折痕，并从厚度表上读出读数。
（2）结果以算术平均值表示，精确到0.01mm。
2.2.2 基布单位面积质量测定
（1）用标准面积为100cm2的圆盘取样器在距离布边100mm以内的同一门幅中裁取5片试样（注意底布试样不能有纤维、纱线散失）。
（2）在经调试平衡后的天平上称取5片试样的总重量W（g），精确到0.01g。
（3）结果计算：(g/m2)
式中：W--5片试样的总重量（g）
2.2.3 基布的毛细效应测定
（1）旋转底座螺旋调节试验装置的水平，用试样夹将试样一端固定在横梁架上。
（2）在试样下端8 mm～10 mm处装上适当质量的张力夹，使试样保持垂直。
（3）调整试样位置，使试样靠近并平行于标尺，下端位于标尺零位以下15 mm士2 mm处。
（4）将试液倒入底座上的容器内，降低横梁架使液面处于标尺零位试样下端位于液面以下15 mm士2 mm处)，此时开始记时。
（5）测量30 min时液体芯吸高度的最大值或最小值，单位为毫米（mm) 。
2.2.4 基布拉伸强度测定
（1）沿经纬向各裁取300mm×50mm的试样三块。
（2）将试样的二端分别夹于电子拉力机的上下夹具上，设定拉伸速度为100mm/min，选择试验状态为“拉伸负荷”，开启拉力机。
（3）当试样断裂，拉力机自动复位。此时，记录所显示的拉伸负荷（最大值）和断裂伸长率。
（4）试验结果：取三个试样的算术平均值（拉伸负荷精确到1N，断裂伸长率精确到1%）
2.2.5 基布撕裂强度测定
（1）沿经纬向各裁取150mm×30mm(超纤无纺布之外的其它基布裁取150mm×50mm)的试样三片。
（2）从试样的长度中心线剪开120mm，并将剪开后的试样二端分别夹于电子拉力机的上下夹具上，设定拉伸速度为100mm/min，选择试验状态为“撕裂”，开启拉力机。
（3）当试样撕断，拉力机自动复位。此时，记录所显示的撕裂负荷（最大值）。
（4）试验结果：以三个试样测试结果的算术平均值表示，精确至１Ｎ。

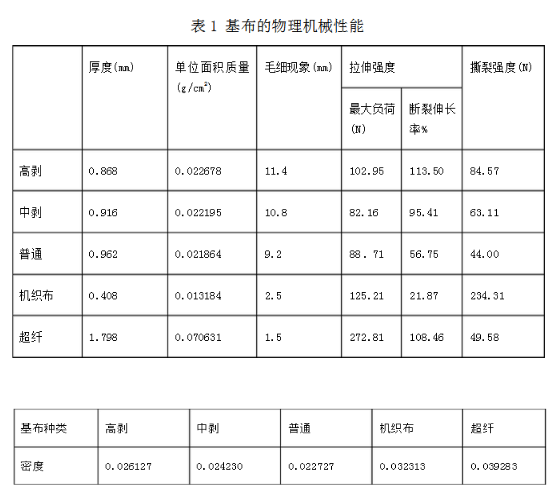

2.3实验数据
3 实验结果与分析
3.1 基布物理机械性能分析
① 从表一中可以得到厚度大小：超纤基布＞普通非织造布＞中剥非织造布＞高剥非织造布＞机织布，主要与纤维束的大小以及其成基布时的其抱合及粘合的程度等因素有关。
② 五种基布的单位面积质量：超纤无纺布＞普通非织造布＞中剥非织造布＞高剥非织造布＞机织布，且它们的密度是按此顺序减小，毛细效应也是依次减小。说明基布的毛细效应与密度有关，密度越大毛细效应越小。
③ 最大负荷按照超纤无纺布最大，其次是机织布、高剥、中剥、普通无纺布；而断裂伸长率则是 高剥＞超纤＞高剥＞普通＞机织布，说明高剥无纺布的弹性最好，中剥最差。
④ 撕裂强度则是 机织布＞高剥＞中剥＞普通＞超纤，说明厚度与其撕裂强度无关。
⑤不同基布其在各方面都有其优势及缺点。
4 结论
通过数据的分析，知道不同的基布它们的性能各有优缺点，对其选用基布方面有重要的理论依据。但是总体来说无纺布的性能优于机织布，超纤无纺布各方性能都比较优异，但毛细效应太差，这对用超纤做成超纤革的透水气性能影响较大，同时抗撕裂强度较差，将不利于其韧性的提高。综上所述，我们在选用基布时要根据产品的要求选择合适的基布。
