一.品种
1．增白面料
（1）与皮肤接触时有柔软，舒适感。
（2）体液能迅速转移到吸收蕊，即应具有优异的垂直渗透性。
（3）表面光滑，网状纵向排列明显。
（4）具有较高的断裂强度。
（5）具有较高的白度。
2．导流层材料 吸收水份快。
（1）手感稍挺，网状均匀。
（2）低密度，多孔性结构。
（3）吸收水分快。
3．复合厚布
（1）蓬松度好，富有弹性。
（2）手感粗糙，有凹凸感。
（3）网状均匀，网孔较大。
二．性能测试
1．测试仪器
（1）尺子

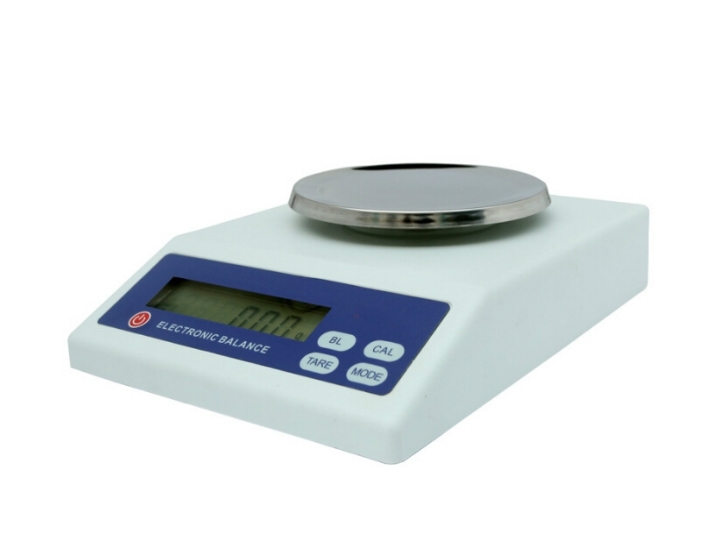

（2）电子天平
用途：
用于计算纺织品，编织袋，面料等样品的克重
技术参数：
1.最大称重：100g/200g
2.分度值（最小读数）：0.01g
3.去皮范围：全量程
4.秤盘尺寸：130mm
5.白色背光大屏LCD
6.精密传感器
7.线性：≤±0.5/0.1g
8.重复性：≤±0.5/0.1g
9.可用110V-220V交流电压
（3）厚度仪
【用途】
YG141型织物测厚仪用于各种塑料带等塑料产品的厚度测定
【特点】：
可以多次连续测试试样，并保持数据记录时间
【主要技术参数】
1.测定厚度范围：0.1~10（毫米）
2.分辨率：0.001（毫米）；精确度：0.01（毫米）
3.压脚面积：100，2000，2500，10000（平方毫米）
4.压脚直径：11.28，50.46，56.42，112.84（毫米）
5.压重时间：10秒, 30秒
6.压脚下降速度：1.89（毫米/秒）
7.压脚速度：压重时间为10秒后时，约2.1（次/分）
8.压重时间为30秒后时，约1.2（次/分）
9.仪器重量：约25（公斤）
10.外形尺寸：450(毫米)x216(毫米)x305(毫米)
（4）电子强力仪
【用途】
YG026A型织物强力机用于测定各种纺织品，棉、毛等机织物，非织造织物的断裂强力和断裂伸长率.
【符合标准】
GB/T 3923.1-2013 纺织品 织物拉伸性能 第1部分:断裂强力和断裂伸长率的测定(条样法)
【仪器特点】
1、该仪器是国家专利产品（专利号：ZL:200620073811.5，专利号：ZL:200610085935.X），同时被评为国家高新技术产品（证书编号：060404G0145N），拥有多项国家发明专专利。
2、测力系统：采用高精度传感器，经国家技术监督局鉴定。
3、操作软件：中文显示界面，界面友好。
4、操作特点：简易操作模式，性能稳定。
【仪器性能及主要技术参数】
1、测试方式：等速伸长（CRE）原理测定，并记录断裂强力、断裂伸长（伸长率）、时间、次数等。
2、测试方法：拉伸试验方法。
3、量 程：500N / 1000N / 2000N /3000N / 5000N（选配）
4、测力精度：＜±1%
5、夹距：50～350mm(无级可调)
6、拉伸速度：50～400mm/min（任意设定）
7、回复速度：400mm/min
8、有效动程：500mm
9、伸长分辨率：0.01mm
10、夹持器有效夹持宽度：根据需要选配（标准配置：55mm）
11、打印：输出各种形式数据，曲线及统计结果
12、电 源：AC220V±10％ 50Hz
13、外形尺寸：600×430×1250mm
14、重 量：约150Kg
（5）45℃吸液试验机

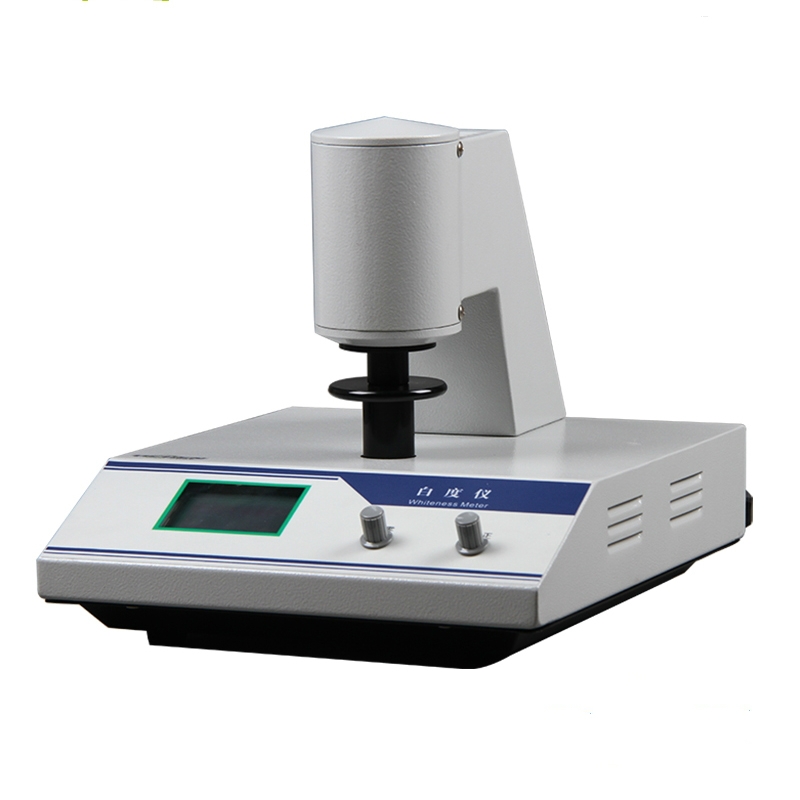

（6）白度测试仪
用途：
WSB-2白度仪主要适用于非彩色表面平整的物体或粉末的白度测量，可以准确地得出与视感度相一致的白度值。对于经荧光增白剂处理过的物体，可以定量反映荧光增光的白度值。对于纸张的不透明度可以准确测量。可以广泛应用于纺织印染、油漆涂料、化工建材、纸张纸板、塑料制品、白色水泥、陶瓷、搪瓷、滑石粉、淀粉、面粉、食盐、洗涤剂、化妆品等物质的白度测量。
技术参数：
1.测量范围：0～199
2.白度公式：蓝光白度WB=R457
3.光源：LED光源
4.照测条件：符合GB/T3978规定45/0
5.显示器：LCD液晶显示器
6.测量孔径：￠30
7.最小示值：0.1
8.测量重复性：0.2
9.示值误差：≤±1
10.使用环境：温度(5℃～35℃)；湿度(≤85%RH)
11.运输，贮存环境：温度(-20℃～50℃)；湿度(≤90%RH)
12.供电电源：交流220V/50Hz
2．测试方法
（1）宽度，卷径用尺子精确测量。
（2）克重

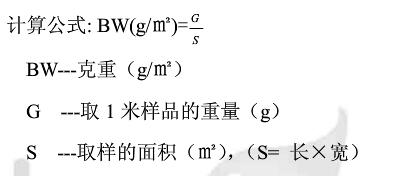

取分切好的产品1米长，宽度随机，称出重量，用重量除所截样品的面积等于产品的克重。
（3）厚度
取10 块面积为10mm10mm 样品，叠在一起放在厚度测量 仪测量出其厚度。
（4）断裂强度
取样十条长度约200mm，宽度50mm，用电子强力仪测试。
（5）取样长200mm，宽度150mm，用千分之九氯化钠溶液加少量 刚果红试剂，将样品光滑面朝上夹在 45上斜面，试样与 斜面之间铺一张滤纸，溶液在上方滴一滴，测量遗留在试样上的红色溶液长度，长度越短说明产品的吸液性能越好。
