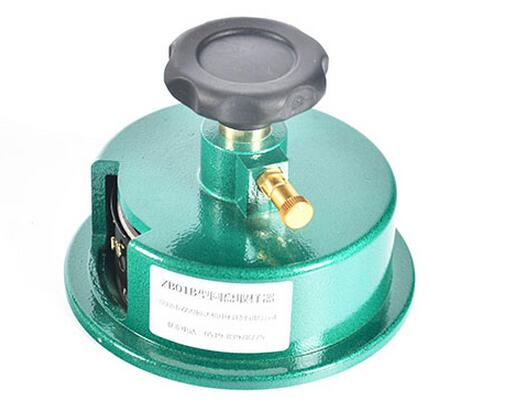

手动圆盘取样器结构
1.切刀刀片为双面刀片，具有四片，为圆外接四等分均布。刀片可以更换，具体操作为：松开件5十字螺钉（每片上有4颗螺钉），取下件6刀片压板与件4取样刀片，换上新的刀片，压上件6刀片压板，注意使刀片口为顺时针切向并使四片刀口处于同一平面，然后拧紧5十字螺钉即可。
2.仪器底部有真纹刻痕，用于固定式样，便于切割，防止试样打滑。
3.波纹手轮下有滚花刻盘，可以用来调整所切厚度，具体做法为：松开件3锁紧螺钉，旋转件2滚花刻盘（顺时针减少，逆时针增加）。至所取厚度值，锁紧件3锁紧螺钉即可。
手动圆盘取样器技术指标
1.取样面积：100cm2
2.可切厚度：15mm
3.外型尺寸：ф160X115mm
4.重量：1.5kg
手动圆盘取样器使用方法
1.取待裁织物，量好厚度，按上述调整好取样器刻盘。
2.将待织物平铺软木垫上，将圆盘取样器放在织物上，一手扶住外罩7，一手握住波纹手轮1，并旋加一定压力，然后顺时针旋转波纹手轮1（转角>90度）即可将圆试样截取。
手动圆盘取样器安装及运输
安装及运输要求：如果你打算运输该设备，请找本公司授权的维修公司。
1、安装场地
确保安装放置条件符合国家“安装规范”的要求。
2、安装环境
确保安装环境符合国家“安装规范”的描述。
3、电源供给
确保电源供给条件符合国家“安装规范”的描述。
