化学纤维 短纤维拉伸性能试验方法
范围：
规定了化学纤维短纤维的单根纤维拉伸性能试验；也适用于聚酯、聚丙烯晴、聚丙烯、聚乙烯醇缩甲醛、纤维素纤维等化学纤维短纤维拉伸性能试验，纤维长度应能满足所规定名义隔距长度要求。
原理：
单纤维在规定条件下，在等速伸长型拉伸仪上将纤维拉伸至断裂，从负荷-伸长曲线或数据显示采集系统中得到试样的断裂强力、断裂伸长、定伸长强力、初始模量等拉伸性能的测量值。
试验设备的选择：
1、选择YG001B型单纤维强力机(纤维拉伸试验机)，施加力的指示误差不超过1%；
2、电子拉力试验机伸长的指示误差不超过0.1mm；
3、夹持长度的误差不超过0.2mm；
4、电子拉力试验机应保持等速伸长，在拉力试验机启动1s后，下夹持器速度与规定速度的差异不超过5%
5、电子拉力试验机夹具应具有调节装置，使其在夹持纤维时需给予纤维恰当的加持力，以放置纤维滑移或扎伤。
6、电子拉力试验机的拉伸速度
A、当试样的平均断裂伸长率小于8%时，拉伸速度为每分钟50%名义隔距长度；
B、当试样的平均断裂伸长率大于或等于8%，小于50%时，拉伸速度为每分钟100%名义隔距长度；
C、当试样的平均断裂伸长率大于或等于50%时，拉伸速度为每分钟200%名义隔距长度。
【简述】：

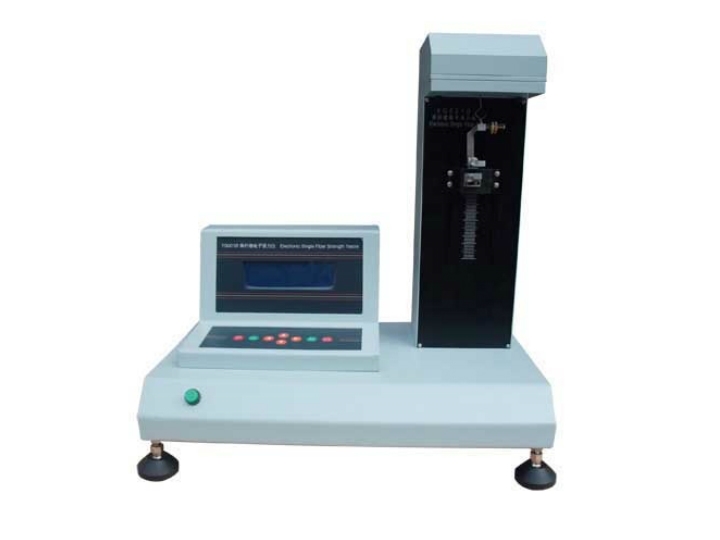

YG001B型单纤维强力机是测试纤维拉伸机械性能的精密仪器，可作纤维在干态或湿态时的一次拉伸试验和定伸长拉伸试验，以及初生纤维的一次拉伸试验。测试结果由中文液晶显示器直接显示，并可外接打印机画出应力——应变曲线和打印各种数据。
【适用标准】：
GB/T 14337-2008 化学纤维 短纤维拉伸性能试验方法
【技术参数】：
1．负荷测量范围：0-98cN ；
2．负荷测量误差：±1cN；
3．负荷测量误分辨率：0.1cN；
4．伸长测量范围：0-100mm；
5．伸长测量误差：±0.05㎜；
6．伸长测量分辨率：0.01mm；
7．拉伸速度：1-99mm/min；
8．使用环境：室温15-30℃，相对湿度不大于80％；
9．电源：AC220V，50±1Hz；
10.整机重量：约30Kg；
11.电源消耗：约50VA。
