从昨天开始，小编开始为大家介绍土工布顶破力试验的方法，为大家进行了土工布顶破强力试验名词解释，这是了解土工布顶破力试验的基础。今天小编将为大家介绍土工布顶破力试验的原理和使用的仪器。
一、土工布顶破力试验的原理
将试样固定在规定的环形夹具内，用平头圆柱形顶压杆，以一定的速度垂直地顶向试样直至破裂，指示出顶破强力及顶破位移。
二、试验仪器
1、等速型材料试验机，并应具有记录装置，记录力误差不超过满程量的±1%，顶压杆位移误差不超过1mm。试验机速度为60±5mm/min，形成大于100mm。

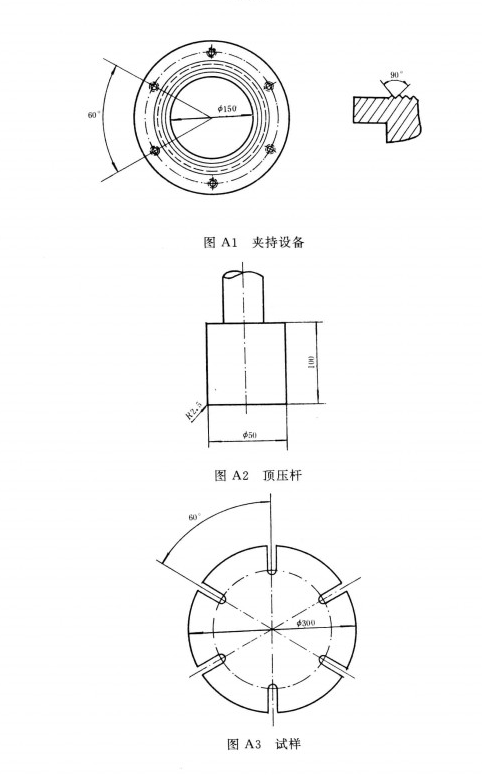

2、夹具设备如附录A（补充件）中图A1所示。加持设备底座高度需大于100mm，环形夹具内径为150mm，其中心必须在顶压杆的轴线上。
3、顶压杆如附录A（补充件）中图A2所示。顶压杆是一只直径为50mm，高度为100mm的圆柱体，顶端边缘倒成2.5mm半径的圆弧。
土工布顶破力试验检测土工布的两个质量维度：顶破力和位移，使用以上实验仪器通过上述土工布顶破力试验的原理即可方便的测量出土工布顶破力。
【用途】
YG026型土工布顶破强力试验机用于测定高强度纺织品，土工布、土工合成材料，吊带，吨袋，集装袋，安全带等等产品的断裂强力和断裂伸长率，该设备须连接电脑，用户可选择自配电脑或厂家配套电脑。
【符合标准】
GB/T15788，GB/T13763，GB/T14800，GB/T 16989，GB/T10454，GB/T6096等
【仪器特点】
1、该仪器是国家专利产品（专利号：ZL:200620073811.5，专利号：ZL:200610085935.X），同时被评为国家高新技术产品（证书编号：060404G0145N），拥有多项国家发明专利。
2、采用伺服控制系统，仪器运行更稳定。
3、采用高精度梯形丝杆，承受力大。
4、测力系统：采用高精度传感器，经国家技术监督局鉴定。
5、显示特点：测试过程中曲线动态跟踪（监控），曲线坐标自动缩放(无须测试人员干预)，报表与曲线同时跟踪显示。
6、操作软件：中，英文自动切换。
【仪器性能及主要技术参数】
本仪器按等速伸长（CRE）原理测定，整个过程由计算机控制，并记录曲线动态变化及断裂强力、断裂伸长（伸长率）、时间、次数等。
1、测试产品：土工布、土工合成材料，吊带，吨袋等
2、量 程：10000N / 20000N /30000N /50000N（选配）
3、测力精度：＜±0.5%
4、夹距：25～500mm(无级可调)
5、拉伸速度：0.5～500mm/min（无级可调）
6、伸长分辨率：0.01mm
7、打印：断裂强力，断裂强度，断裂伸长，断裂伸长率，断裂时间各种形式数据，曲线及统计结果
8、外形尺寸：750×360×1680mm
