摘要：塑料编织袋按主要材料构成为聚丙烯袋、聚乙烯袋；按缝制方法分为缝底袋、缝边底袋。目前广泛应用于肥料、化工产品等物品的一种包装材料。其主要生产工艺是利用塑料原料经挤出薄膜、切割、单向拉伸为扁丝，经过经纬编织得到产品，一般称为编织袋。
意义：根据塑料编织袋国家标准，GB/T8946-2013，塑料袋需要检测耐热性、拉伸负荷性、 耐跌落性等，在检测塑料编织袋的拉伸试验的过程记录试样的拉伸负荷，取其算术平均值，试验中如遇到试样在夹具中破裂、滑脱等影响准确性的情况时，应另换试样重做。因最大允许装载质量与测试方向的不同，规定的标准数值有所不同。 本方案主要介绍编织袋的拉伸性。
关键词：塑料编织袋 拉伸性能 拉力机 智能电子拉力机
检测方法
1、试样制备

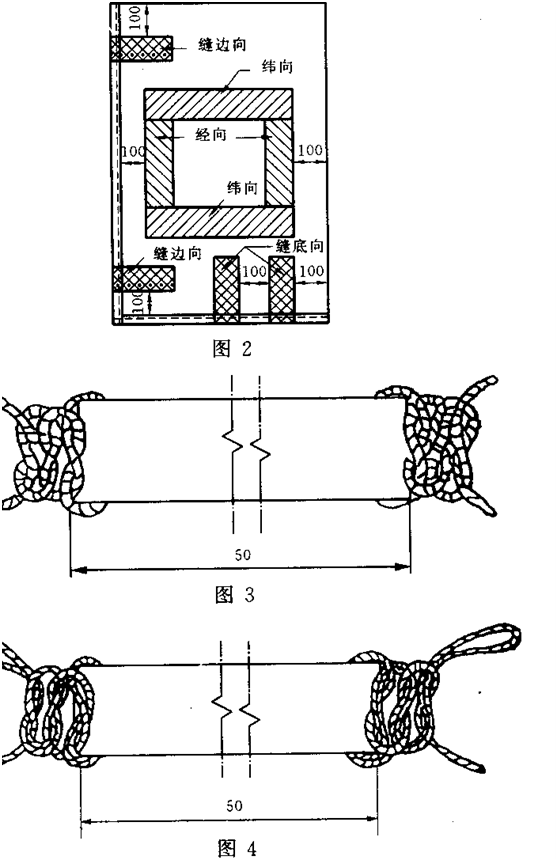

以 缝 纫 卷折面为取样面，按图 2所示部位在每个袋上取经向、纬向、缝边向、缝底向试样各两块，长300 mm，宽约60 mm，再修正到50 mm，如最后一根超过半根则留之。缝向试样的两边缝线应适当留长，平针法如图3，连锁法如图4，两边各打三道结。
(2) 测试原理
本机采用机电一体化设计，主要由侧力传感器、微处理器、负荷驱动机构、计算机构成。主机LCD大屏液晶显示，高精度七档试验速度，各集成构件间均采用插接方式联接，方便维护。造型与涂装均充分考量了现代工业设计、人体工程学之相关原则。
（3）技术指标
YG026A型
织物强力机用于测定各种纺织品，棉、毛等机织物，非织造织物的断裂强力和断裂伸长率.
【符合标准】
GB/T 3923.1-2013 纺织品 织物拉伸性能 第1部分:断裂强力和断裂伸长率的测定(条样法)
【仪器特点】
1、该仪器是国家专利产品（专利号：ZL:200620073811.5，专利号：ZL:200610085935.X），同时被评为国家高新技术产品（证书编号：060404G0145N），拥有多项国家发明专专利。
2、测力系统：采用高精度传感器，经国家技术监督局鉴定。
3、操作软件：中文显示界面，界面友好。
4、操作特点：简易操作模式，性能稳定。
【仪器性能及主要技术参数】
1、测试方式：等速伸长（CRE）原理测定，并记录断裂强力、断裂伸长（伸长率）、时间、次数等。
2、测试方法：拉伸试验方法。
3、量 程：500N / 1000N / 2000N /3000N / 5000N（选配）
4、测力精度：＜±1%
5、夹距：50～350mm(无级可调)
6、拉伸速度：50～400mm/min（任意设定）
7、回复速度：400mm/min
8、有效动程：500mm
9、伸长分辨率：0.01mm
10、夹持器有效夹持宽度：根据需要选配（标准配置：55mm）
11、打印：输出各种形式数据，曲线及统计结果
12、电 源：AC220V±10％ 50Hz
13、外形尺寸：600×430×1250mm
14、重 量：约150Kg
3、操作过程
试样 在 温度23’C士2C、常湿状态调节4h，并在此条件下进行试验。
（1）将试样夹持到夹具里，务必使试样的长轴线与试验机的轴线在于一条直线，当使用夹具对中销时，为得到准确对中，应在紧固夹具前少绷紧试样，然后平稳而牢固的夹紧夹具，防止试样滑落。
（2）空车下降速度为200 mm/mini士20 mm/min
(3) 记录实验数据及试样的拉伸负荷，取其算术平均值
（4）试验中如遇到试样在夹具中破裂、滑脱等影响准确性的情况时，应另换试样重做。
