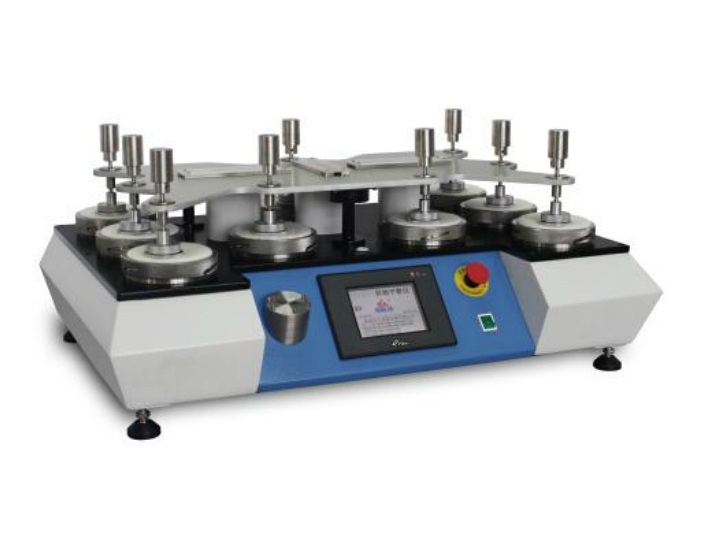

一、马丁代尔耐磨仪设备基本简介

马丁代尔耐磨仪是吸取国内外同类仪器优点设计而成,其外形美观大方、采用触摸式的显示屏幕,界面易懂,操作简便、微机系统采用两种计数方式,直观大方,设定方便、四个工位同时试验,提高试验效率。仪器还设有二种李莎茹（Lissajous）24mm×24mm、60.5mm×60.5mm运动轨迹和多种配套附件,能适应多种试验方法标准。适用于:GB/T4802.2、ASTM D4970、ISO12945-2等织物起毛起球程度的试验。其原理:圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛起球等级。还适用于GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验。其原理:圆形织物试样在一定的压力下,与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样破损的耐磨次数表示织物的耐磨性能。



二、马丁代尔耐磨仪主要技术参数



1.工位数： 4位 或者6位，8位，9工位



2.计数显示：



a.预计计数： 0～999999次



b.累计计数： 0～999999次



3.最大动程： 24±0.5mm 、60.5±0.5mm



4.加压物质量：



a.衣料试样重锤： 395±2g



b.家具装饰品试样重锤：594±2g



5.夹持器有效质量与摩擦直径：



A型 200g(1.96N)摩擦头 ￠ 28.8 －0.084mm



6.夹持器与磨台相对运动速度：50-2r/min



7.装样压锤质量： 2500±10g



8.外形尺寸： 885×600×410mm (L×W×H)



9.重量： 150kg



10.电源： Ac220V 50Hz



三、马丁代尔耐磨仪安装与调整



1、仪器拆箱后应用干净的软棉布擦净包装木削及其它尘粒，将其安装在坚固、平整的工作台面上。



2、在仪器的调整脚1与工作台面之间各垫一块硬橡胶片（参考尺寸：2×70×70毫米），经调整使每只调整脚扎实地接触硬橡胶片，并目测导板处于水平状态。



3、将电源插头16插到Ac220V、50Hz的电源插座上，按仪器右侧电源开关15,接通电源。注意:其仪器机壳必须与接地接触良好。



4、仪器可做两种不同规格的李莎茹（Lissajous）运动曲线60.5mm×60.5mm、24mm×24mm。供不同的试验方法标准选用。其调整方法如下:



4.1如采用24mm×24mm李莎茹运动曲线。卸除导板，松开三处锁紧螺钉,将三处导向柱用手拉出。再分别插在各转盘的B孔处,并旋紧各锁紧螺钉。



4.2 如采用60.5mm×60.5mm李莎茹运动曲线，卸除导板11,松开三处锁紧螺钉,将三处导向柱用手拉出。再分别插在各转盘的C孔处,并旋紧各锁紧螺钉。



4.3 按当前标准试验方法中的李莎茹运动曲线规格调整好后,再装上导板11，即可使用。



四、马丁代尔耐磨仪方法标准与试验步骤



该仪器适用于两大类试验方法,基本操作如下:



1、圆形试样与同样材料织物在给定的压力下,以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛球的等级。



1.1该试验方法,建议用户用采用本仪器中的减计数,较为直观。打开仪器电源开关,显示屏将进入减计数状态,然后将数据设定为试验方法标准中要求的磨擦转数。



1.2 按照标准方法预备好试样和磨料。



1.3将试样装夹在方法标准中要求的摩擦头上,测试面朝外。所试的织物不大于500g/m2时,在试样与摩擦头之间垫一片聚脂泡沫塑料;大于500g/m2或是复合织物时,则不需要垫泡沫塑料。八只试样装夹时因受到同样的张力。



1.4将毛毡和磨料各放在4个试样台上.把装样压锤放在磨料上,然后旋紧磨料紧圈,使磨料紧圈固定在试样台上,并做到4只磨料受到同样的张力。



1.5 把摩擦头放在磨料上,并将连杆穿过导板的工位孔插在摩擦头上。是否加试样重锤或碟片,要根据各试验方法中的要求。



1.6确定好李莎茹（Lissajous）运动曲线规格准确无误后,触摸启动键,仪器开始工作,直到磨擦计数为0,仪器自动停止。



1.7取下试样,在评级箱内对比标准样照,评定每块试样的起球程度。



1.8若接下次试验,必须触摸复位键,使仪器回复到初始状态。



2、圆形织物试样在一定的压力下与标准磨料,按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样的破损时的耐磨次数表示织物的耐磨性能。



2.1该试验方法,建议用户用采用本仪器中的加计数方式,较为直观。打开仪器电源开关,将数据设定为试验方法标准中要求的磨擦转数。



2.2按照标准方法预备好标准磨料、标准垫料和试样。



2.3把标准磨料覆盖在标准垫料上,标准磨料的表面不可有皱纹,纱结或厚薄不匀。并在标准磨料上放一装样压锤,然后旋紧磨料紧圈,使磨料紧圈固定在试样台上,并做到4只磨料受到同样的张力。每次试验开始时须用新的标准磨料或试样,在磨擦5万次后试验尚为结束也须更换新的标准磨料。



2.4将试样装在方法标准中要求的摩擦头上,同时在试样与摩擦头间衬垫聚氨酯泡沫塑料。



2.5把摩擦头放在磨料上,并将连杆穿过导板的工位孔插在摩擦头上。是否加试样重锤或碟片,要根据各试验方法中的要求。



2.6确定好李莎茹（Lissajous）运动曲线规格准确无误后,触摸启动键,仪器开始工作,直到预定磨擦转数,仪器自动停止。



2.7观察各试样的磨损程度,并估计继续试验所需要的磨擦间隔转数。然后按上述设定方法,重新在设定显示窗内设定磨擦间隔转数,重新启动仪器工作。若八只试样其中有几只已达到试验终止状态,就触摸相对应的工位计数窗,将该工位计数功能锁定,并卸下该工位摩擦头。然后继续试验,直到八只全部试验终止状态为止。



2.8记录下各工位的累计磨擦数据。



2.9若接下次试验,必须触摸复位键,使仪器回复到初始状态,再重新设定预定磨擦转数。
