一.原理 在规定条件下用热处理介质(沸水或干热空气)处理试样,测量处理前后试样长度的变化, 计算其对原试样长度的百 分比,由此得到热收缩率.
二.样品准备
摇取绞丝的预加张力（0.100.002）CN/DTEX,FDY 为0.050.01 cn/dtex
在缕纱测长机上摇取试验用绞丝。根据表形丝的名义线密度确定绞丝的总线密度，按式（1）计算实验 用绞丝的圈数。圈数的计算结果均按GB/T8170 的规定修约到整数。
N=绞丝设定总线密度/2*名义线密度
N——试验用绞丝的圈数
试样线密度400DTEX 时，设定绞丝的总线密度为2500 独特系，摇取绞丝的圈数N 见表1。

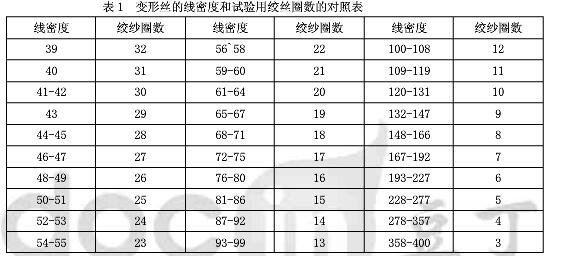

表1 变形丝的线密度和试验用绞丝圈数的对照表
线密度》400DTEX时，设定绞丝总线密度为10000DTEX，绞丝的圈数计算。
一、开机顺序（关机相反）打印机—显示器—机器主机—电脑主机
二、测试步骤
1、单击“TESTINGORDER”，出现该对话框，进入GROUP（S）中选择所需测试条件。
2、设置GROUP里的参数：
BATCH NO（机器批号）
POERATOR （操作者）
MACHINED （定位号）
YARN COUNT （线密度）
NR。OF PACKAGES （测试样品数）
NR。SKEINS/PACKAGE （每个样品的测试数）
3、设置TEST里的参数： COUNT RELATED FORCE ：LENGTH 1g1. 1g2(丹尼数拉力为2cn/tex)
LOADING SPEED (测试速度为500mm/min)
LOADING PERIOD (加荷重停滞时间为30sec)
4、参数设置好点击END结束该画面，回到INSERT NEXT MAGAZIN 画面即可放入纱架进行煮前测试，
测试完毕会自动打印，将测过的丝放到沸水锅中（温度为98 度）煮30 分钟，取出滴水10 分钟，
然后放在烘箱中（温度为55 度）烘半个小时，之后再平衡1 小时。

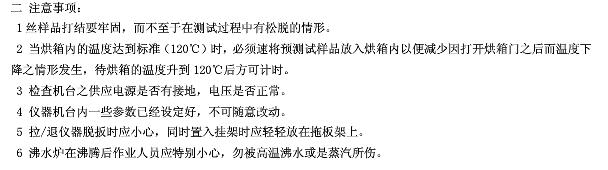

5、进行煮后测试，则选择TESTINGORDER SHPINKAGETEST（2CYCLE）即可。 当烘箱内的温度达到标准（120）时，必须速将预测试样品放入烘箱内以便减少因打开烘箱门之后而温度下降之情形发生，待烘箱的温度升到120后方可计时。
仪器推荐：
DDY6506变形丝卷曲收缩率测试仪
一、技术参数：
DDY6506变形丝卷曲收缩率测试仪依据GB/T6506—2001《合成纤维变形丝卷缩性能试验方法》用于手动测定变形丝试样的卷曲收缩率，卷曲模量，卷曲稳定度等指标。
二、仪器配置：
1、框式样品架
①．双面可挂30绞样丝，上有30个双向2.5CN的圆盘重锤，可在32#钢丝轨道上滑动。
②．有升降装置，其升降高度为380-550mm。
③．样品架尺寸：450*80*400mm
2、测量装置
①．装有6根测量直尺0-700mm,测量直尺上装有3个夹持器及3个挂丝钩，其中一组挂钩配2.5CN游码重锤一个。
②．测量装置尺寸：420*320*820mm
3、测量重锤：
负荷重锤：2.5CN 30个
测量重锤：25CN一个，500CN一个，2500CN一个，25CN，500CN上有标尺。
4、重锤砝码精度：参照四等砝码要求检定。
