四、仪器结构及撕破原理

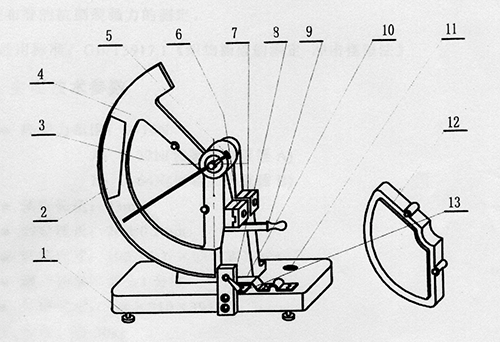

本仪器由机座、支承座及扇形锤等主要零部件组成。一块矩形度样夹紧于动夹钳6与固定夹钳7之间，试样中间由撕破刀9切开一个切口，利用扇形锤4自由下落，动夹钳7迅速分离，使试样受到撕破。



五、仪器安装



△为了防止扇形锤4在运输过程中摆动，该仪器使用一只螺钉将扇形锤与支承座固定，使用前必须将其拆除。

拆除固定螺钉后，仪器必须安装在避震良好的坚固工作台上，最好仪器与工作台间垫好2mm~3 mm厚的硬橡胶板





六、仪器调整



调整底脚螺钉1，使水平泡11的水泡处在水平泡的中心。

夹上试样，掀动撕裂刀把9，试样切口长度应为20mm±0.2mm。如果切口长度达不到要求，应调整刀片位置，使之符合要求为止。

竖起扇形锤4，在制动点的右边25mm处，临时设一指针（可用细钢丝弯曲成形替代），切勿同扇形锤4擦靠）再将仪器指针拨出“0”位之外，掀动止脱执手8，扇形锤挡板10受压，使扇形锤4自由摆动。在二十个周期内观察其衰减，量应不大于25mm，否则在轴承里加机油，使其灵活。

扇形锤4在竖位时，将指针拨到指针挡板13的左测，掀动止脱执手8使扇形锤4自由摆动，在扇形锤4回摆时用手轻轻抓住，勿使指针受到干扰，指针应停在零位上。如有偏差应调整指针调节螺钉5，然后再重复上述方法，使指针能在正确对准“0”位为止。

仪器移动位置和调换增重锤时，应重新校正零位。



七、仪器操作



抬起扇形锤4使扇形锤挡板10将其定住，再把指针拨带指针挡板13左侧。把试样两端各放于动、固夹钳6、7之间，拧紧两夹钳螺母，试样的上部保持自由，并朝向扇形锤4，拉动撕破刀把9剪开20mm长度切口。

掀动制动止脱执手8，扇形锤4自由运动，使试样全部撕破，并在回摆时抓住扇形锤2，目测指针读数，并记录数据。

重复上述操作，直至完成试验。



八、注意事项



测试值要落在满刻度值的20%--80%范围内，否则应增减重锤。

使用示值范围在0--16N时，大、小增重锤A、B及长、短螺钉均不采用

使用示值范围 在0--32N时，则加装小增重锤A，并用2只短螺钉将其固紧。

使用示值范围在0-64N时，则加装大增重锤B，并用2只长螺钉将其固紧。



九、仪器保养



仪器应定期擦拭干净，心轴指针滑套处应定期加油。但指针与指针挡板不得有油脂，以影响示值误差

仪器应安放在无震动、清洁的工作室内，不使用时卸下大、小增重锤A、B及长、短螺钉并保存好，还要将仪器套上防护罩，避免尘土落入。

增重锤不得碰撞，以免其质心位置及重量的变化。
