摘要：塑料编织袋按主要材料构成为聚丙烯袋、聚乙烯袋；按缝制方法分为缝底袋、缝边底袋。目前广泛应用于肥料、化工产品等物品的一种包装材料。其主要生产工艺是利用塑料原料经挤出薄膜、切割、单向拉伸为扁丝，经过经纬编织得到产品，一般称为编织袋。
意义：根据塑料编织袋国家标准，GB/T8946-2013，塑料袋需要检测耐热性、拉伸负荷性、 耐跌落性等，在检测塑料编织袋的拉伸试验的过程记录试样的拉伸负荷，取其算术平均值，试验中如遇到试样在夹具中破裂、滑脱等影响准确性的情况时，应另换试样重做。因最大允许装载质量与测试方向的不同，规定的标准数值有所不同。 本方案主要介绍编织袋的拉伸性。
关键词：塑料编织袋 拉伸性能 拉力机 智能电子拉力机
检测方法
1、试样制备

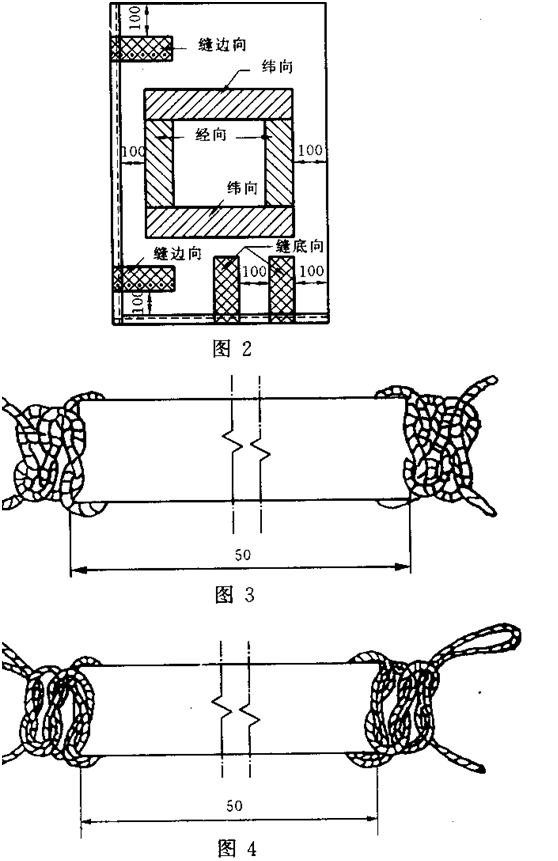

以 缝 纫 卷折面为取样面，按图 2所示部位在每个袋上取经向、纬向、缝边向、缝底向试样各两块，长300 mm，宽约60 mm，再修正到50 mm，如最后一根超过半根则留之。缝向试样的两边缝线应适当留长，平针法如图3，连锁法如图4，两边各打三道结。
2、检测仪器
（1）YG026b塑料编织袋强力机
(2) 仪器特点
1、该仪器是国家专利产品，同时被评为国家高新技术产品，拥有多项国家发明专利。
2、测力系统：采用高精度传感器，经国家技术监督局鉴定。
3、控制器：计算机控制，抗干扰能力强，速度快，采样速率≥1000 次/秒；并能同时处理曲线及报表。
4、显示特点：测试过程中曲线动态跟踪（监控），曲线坐标自动缩放，报表与曲线同时跟踪显示。
5、操作软件：中，英文自动切换，界面友好。
6、操作特点：引导式操作模式，操作简便。
7、能够保存试验数据及结果，具有曲线显示，查询等必要的功能，试验速度连续可调,试样拉断自动停机，峰值保持等功能。
（3）技术指标
1、测试方式：等速伸长（CRE）原理测定，计算机控制，并记录曲线动态变化。可根据需要选择强力/伸长，强力/时间，伸长/时间曲线显示。
2、测试方法：拉伸，顶破，撕破
3、量 程：1000N / 2000 N /3000N / 5000N（选配）
4、测力精度：＜±0.5%
5、夹距：25～500mm(无级可调)
6、拉伸速度：1～450mm/min（任意设定）
7、回复速度：400mm/min
8、有效动程：450mm（可定制）
9、伸长分辨率：0.01mm
10、夹持器有效夹持宽度：根据需要选配（标准配置：55mm）
11、打印：输出各种形式数据，曲线及统计结果
12、电 源：AC220V±10％ 50Hz
13、外形尺寸：600×430×1250mm
14、重 量：约150Kg
3、操作过程
试样 在 温度23’C士2C、常湿状态调节4h，并在此条件下进行试验。
（1）将试样夹持到夹具里，务必使试样的长轴线与试验机的轴线在于一条直线，当使用夹具对中销时，为得到准确对中，应在紧固夹具前少绷紧试样，然后平稳而牢固的夹紧夹具，防止试样滑落。
（2）空车下降速度为200 mm/mini士20 mm/min
（3） 记录实验数据及试样的拉伸负荷，取其算术平均值
（4）试验中如遇到试样在夹具中破裂、滑脱等影响准确性的情况时，应另换试样重做。
