三、仪器结构

　　

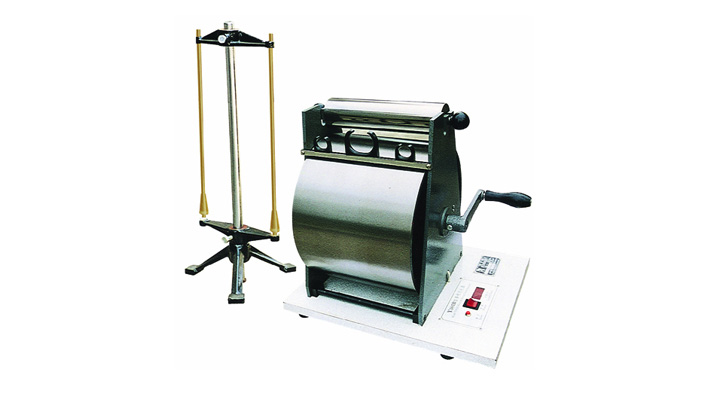

　　本仪器左、右支架,用上、下三根撑挡和螺母固定，用底脚螺钉固定在底板上。支架间安装测长轮周长为1000mm，它的轴心即装在左、右支架上，并在一端装摇手柄以使其转动。测长轮右侧安装光栅轮，光栅轮分为十等分，其每等分为36°，通过光电耦合管、整形电路的处理，送入数字显示器内显示值为0.1m，测长轮转动一圈，数字显示器的显示值为1.0m，以便计数。测长轮前面的纱绽架安装在底板上，以便放置棉样纱绽。左、右支架上端备有二条直槽，一条是不工作时，放压辊使其不同测长轮表面接触；另一条是直槽工作时，以承装压辊使其可直接压于测长轮上。安装棉样的纱架为托架，高度可任意伸缩，同时为毛、棉纺厂使用，只需调整托架高度，操作极为方便。

　　

四、仪器的安装、调整

　　

　　本仪器为整台装箱出厂，结构较简单，开箱后安放平稳后即可使用。

　　

五、仪器的维修及保养

　　

　　5.1维修周期

　　

　　本仪器维修周期为一年一次。如果长期停用，测长轮表面要涂上薄片油或浓机油，以防表面生锈。在工作期间注意纱线走入测长轮（5）和右支架（10）槽内，碰及光栅轮（11），以免光电耦合管损坏。

　　

　　5.2仪器的润滑

　　

　　本仪器的润滑周期为每班一次，应在左、右支架的油杯时注入机油2～3滴，在纱绽支轴的两端加入少量的牛油，仪器即可正常运转。

　　

　　5.3仪器的清洁

　　

　　本仪器在可能条件下，应在试验室内使用，每班作用完毕应做清洁工作一次。如在生产车间内使用时，除每班使用完毕应做清洁工作外，还须特别注意各处轴承、油杯眼里是否被飞花堵塞，并保证油杯眼畅通。
