织物拉伸断裂所应用的主要指标为断裂强度与断裂伸长率、断裂功和断裂比功等，这些指标与纤维、纱线拉伸断裂的指标意义相同。
①拉伸断裂强度与断裂伸长率测试方法
单轴法：(1)扯边纱条样法(Raveled-StripMethod)：将一定尺寸的织物试验扯去边纱到规定的宽度，并全部夹入夹持内的一种测试方法，如下图(a)所示，然后在适宜的强力试验仪上进行，我国国家标准中可采用三种强力试验机，等速伸长强力机、等速牵引强力机和等加负荷强力机。但各种强力机都必须在下相同的时间下进行试验。试验的平均断裂时间为20±3s，但毛织物试样的平均断裂时间为30±5s。试样的夹持长度棉、蚕丝、麻类及其混纺织物为200mm，毛织物为100mm，测试时施加于试样的预加张力按试样单位面积质量而定。每一样品的测试次数经、纬向各5条。
(2)抓样法(GrabMethod)：将一规定尺寸的织物试样仅一部分宽度被夹入夹钳内的一种试验方法，如图(b)所示。

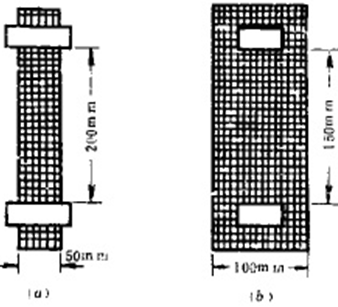

(a)扯边纱条样法(b)抓样法
(3)剪切条样法(Cut-Stripmethod)：对部分针织物、毡、涂层织物、非织造布等不易扯边纱或不能抽边纱，也可不扯边纱，用剪切条样法进行试验，此法将剪切成规定尺寸的织物试样全部夹入夹钳内。针织物不宜采用上述矩形试样作拉伸试验。因为针织物裁成矩形试样作拉伸时，会出现显著的横向收缩，使夹头钳口处产生的剪切应力特别集中，而造成大多试样在钳口附近撕断，影响试验结果的准确性。试验表明，以采用梯形或环形试样为好。梯形试样如图(a)所示，试验时，两端的梯形部分被钳口夹持。环形试样如图(b)所示，试验时，两端是缝合的(图中虚线处)。这两种试样能改善钳口处的应力集中现象，且伸长均匀性也比矩形试条好。

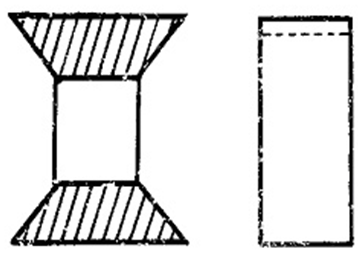

a)梯形试条(b)环形试条(虚线为缝迹)
②织物的拉伸曲线

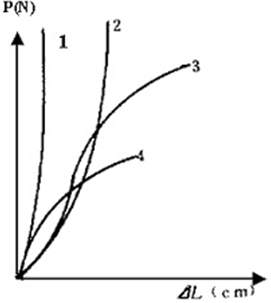

织物拉伸断裂曲线的形态与组成该织物的纤维、纱线的拉伸断裂曲线基本相似。例如天然纤维织物的负荷伸长曲线图。
1-麻织物；2-棉织物；3-毛织物；4-蚕丝织物
涤棉混纺织物的负荷伸长曲线图1-高强低伸涤/棉织物；2-低强高伸涤/棉织物当织物结构不同时，曲线形态会有一定差异。织物拉伸曲线和经纬向的织缩率有关，织缩率越大，表现在拉伸开始阶段伸长较大的现象越明显，例如棉府绸的经纬向拉伸曲线，如图所示。

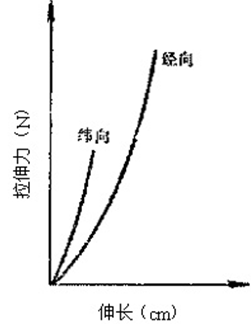

棉府绸织物径、纬向拉伸图图

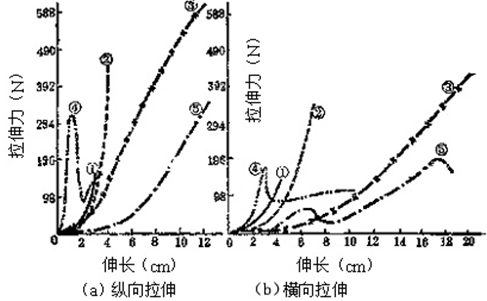

几种针织物的纵向和横向拉伸的负荷伸长曲线分别如图所示。
1-棉汉布；2-棉毛布；3-低强涤纶丝针织外衣(纬编)4-衬经衬纬针织物；5-衬纬针织物
