缕纱测长仪，是评价纱线、纤维长丝等线密度技术指标的仪器之一，是由单片机控制的仪器，可以设置最后停止提前1-5圈减速运转，有效避免冲圈现象，缓启动、慢停止，启动和停止平稳无附加张力冲击、运行噪音低、计圈准确、无冲圈现象、可靠性好故障率低，和单片机设计为一体的电子式计数器，具有实时测速功能，连续无级调速。

缕纱测长仪的检测过程，是在仪器的程序控制电机带动纱框旋转完成的，纱框在牵引试样转动时给试样施加张力，纱线在规定的张力下排序缠绕在纱框上。在仪器机座上装有电机，电机动力带动纱框转动；仪器装有导纱器，让试样按照规定的路径从试样管到纱框；仪器装有张力器、张力调节器用来调节试样张力在规定的张力值；仪器装有横动排纱器，让试样有序排列在纱框上。

缕纱测长仪广泛使用于纺织企业、检测机构、质检执法单位和科研机构的中心实验室。

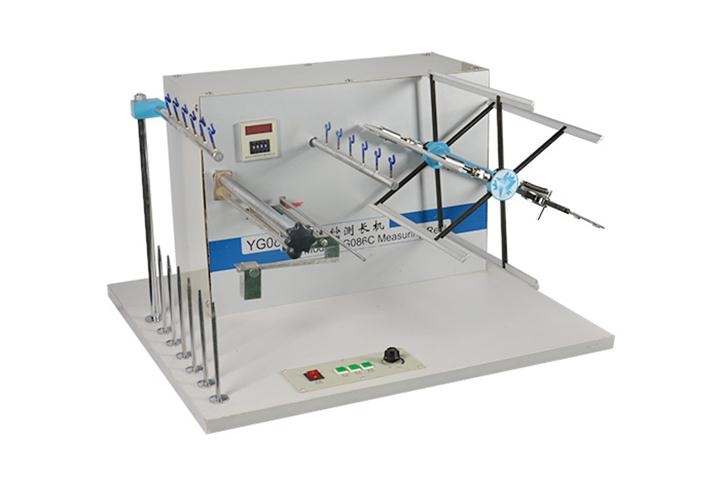

YG086C缕纱测长仪

【仪器用途】

YG086N缕纱测长仪用于将纱管上试样纱线用纱框摇取缕纱，供纱线的线密度（或支数）的测定及缕纱强度测试。



【适用标准】

GB/T4743-2009 纺织品 卷装纱 绞纱法线密度的测定



【仪器卖点】

1.传动机构：步进电机直接带动纱框转动，摒弃老旧的皮带及过桥装置，使机械部分更加简化。

2.显示部分：液晶显示，一键式操作，无需繁琐按钮。

3.控制部分：采用单片控制，保证动作准确无误,成熟的电气控制模块，低成本维护费用。

4.电机部分：采用步进电机，更换传统的单相电机传动方式，自动调节电机位置，保证纱线框停位准确，相比YG086C缕纱测长仪噪音更低，使用寿命更长。

5.调整部分：采用软起动方式，延长电机使用、寿命。采用STM32芯片，减少继电器只数，增强机器的稳定性及抗干扰性。 采用自动定位功能，最后一圈由程序固化控制。



【仪器主要技术参数】

1、可摇动管数 1～6管（可根据客户需要定制成9管）

2、纱框周长 YG086N 1000±1mm

3、纱框转速 30～280mm/min无级调速

4、张力范围 0～100cN

5、圈数预置 2～9999

6、导纱枢动程 35±1.5mm

7、外形尺寸 780×660×480mm(长×宽×高)
