土工布厚度测定仪

发布时间:2017-11-27 13:47

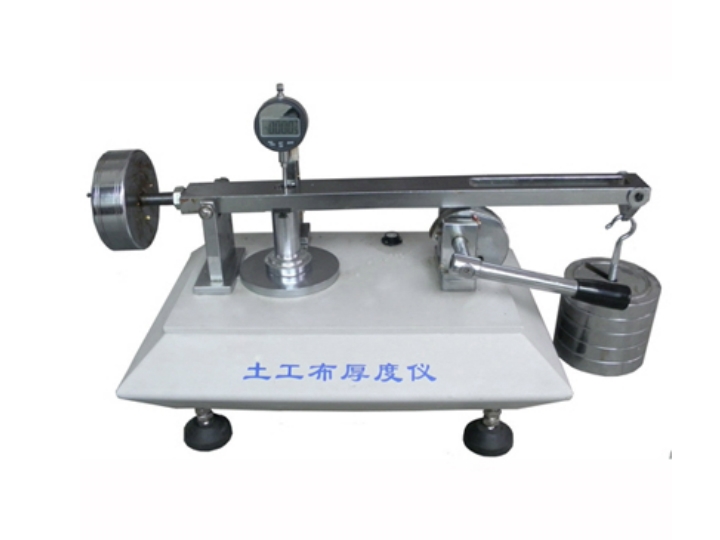

土工布厚度测定仪
  主要用途
  土工布厚度仪_土工布测厚仪_土工布厚度测定仪用于在不同压力和规定时间下测定土工合成材料的厚度,适用于各类土工织物、土工膜和土工复合品。
  主要参数
  1、压脚面积:25cm (圆形直径:Ф56.42mm);
  2、压脚重量:5N(自重:510.2g);
  3、试样压力:2±0.01KPa;20±0.1KPa;200±0.1KPa;
  4、百 分 表:0~24±0.01mm;
  5、千 分 表:0~1±0.001mm(选配);
  6、秒 表:最小分度值0.1s.
  符合标准
  JTG E50、ISO 9863、GB/T 13761
  测试步骤
  1、测试人员必须按相关试验方法标准取样,使试样处在符合方法标准要求的测试状态;
  2、右手握住凸轮手柄逆时针转动,使凸轮顶起压板和挂在压板右边的加压砝码全部重量;
  3、取出压板下的可换压脚,根据测试样品厚度选择压脚型号。0.5号适应测试土工膜、5号适应测试0.5~5mm厚度范围的土工布合成材料、10号适应测试5~10mm厚度范围的土工布合成材料、15号适应测试10~12mm厚度范围的土工布合成材料;
  4、选好了可换压脚,用纯净的软布擦净基准板和压脚面,重新将压脚放到基准板上。注意压脚上的三角刀刃要对准压板下的倒置V型槽;
  5、选标与安装:测量土工布选取百分表,(测量土工膜选取千分表,注:千分表自配),将其插在表架孔中,表上触头碰到可换压脚上端面的时候,稍微往下移动0.1~0.2mm距离,螺旋锁紧螺母,然后将其表清零(或校零);
  6、轻轻提起可换压脚,将试样自然平放的插进基准板与压脚之间。放下压脚,使试样受到压力为2kPa±0.01kPa ,同时安秒表计时,使试样受压时间30s时,读取百分表(或千分表)数值;
  7、重复上述操作,完成规定的试样测试件数。
  试验设备
  基准板:直径应大于压块直径50mm;
  1一百分表;2一压块;3一试样;4一基准板;5一平衡锤;6一砝码
  压块:表面光滑平整,底面积为25cm2,重为5N的圆形压块;压块放在试样上,对试样施加2±0.01kPa的压力。
  加压仪:出力大于500N。
  百分表:最小分度值0.01mm。
  秒表:最小分度值0.1s。
  试样准备
  1.按本规程标准规定裁剪试样。
  2.试样数量应不少于10块,并进行编号。
  测定2kPa压力下厚度的操作方法
  1.擦净基准板和压块,压块放在基准板上,调整百分表零点。
  2.提起压块,将试样自然平放在基准板与压块之间,轻轻放下压块,试样受力为2±0.01kPa,接触后开始记时,达30s时记录百分表读数。提起压块,取出试样。
  3.重复上述步骤,测试完10块试样。
  测定20kPa及200kPa压力下厚度的操作方法
  1.将基准板放在加压仪上,再将压块放在基准板上,调整百分表零点。
  2.提起压块,将试样自然平放在基准板和压块之间,轻轻放下压块,调节加压仪上荷重,使试样受力达20±0.1kPa,压力加上后开始记时,达30s时记录百分表读数。
  3.仍按上述步骤调节加压仪上荷重,试样受力达200土1kPa,压力加上后开始记时,达30s时记录百分表读数。
  4.重复本条 4.3-2及 4.3-3步骤,测试完10块试样。
  试验绘图:
  厚度与压力关系曲线,横轴为压力对数值,纵轴为厚度平均值,见上图。
  注意事项
  1、必须安置在无化学腐蚀、远离振动源的工作室中,否则会影响测试结果。
  2、任何一只可换压脚都有自身规定重量与形状,并与其压板、压重砝码2组合产生一组相关规定重量,在使用过程中要妥善保管,不得损坏几何形状或接触化学腐蚀品。
  3、出厂时已经调节好调节砣与压力支点的关系,用户一般不得任意变动调节砣的位置关系,以免影响对试样的总压力。
  4、在使用中,若出现测试精度严重偏差应请专业人员维修,以免作出虚假试验报告。
