影响织物内在质量的因素有色牢度、强力(如胀破强力、撕裂强力等)、抗起毛起球性能、有害物质含量等等，其中织物胀破强力等是直接影响产品服用性能的重要指标之一。织物在一垂直织物平面的负荷作用下鼓起、扩张进而破裂的现象称为胀破，抵抗这种破坏的能力称为织物的胀破强力或胀破强度，它是织物的一个重要力学指标。
由于织物在穿着时所受的力来自不同方向，而胀破强度给出了织物多向强伸度的特征信息，提供了织物在穿着过程中肘部、膝部等部位的受力程度。因而，我国国家标准GB/T 7742对织物的胀破性能测试方法进行了规定，同时行业标准如毛针织行业标准也将胀破强度列为毛针织品的质量考核指标。
然而，在实际检测中发现，考核织物胀破强度时，检测方法中试验面积的大小对胀破强度检测值影响很大，而很多检验机构存在胀破强度试验测试面积不统一的现象，同一样品不同检验机构给出的测试值差异很大，得出产品“合格”和“不合格”两种截然不同的判定结论，给企业和消费者带来困惑和不必要的损失。
因此，明确织物胀破强力的测试标准，统一测试方法对规避这种风险有重要的意义。

织物胀破的机理
与织物的顶破机理相似，不同的类型织物胀破的机理不同。
对于机织物来说，织物胀破时，非经纬纱方向的织物变形，这是由经纬两组纱线相互剪切产生，其伸长变形较经纬方向要大，在压力作用下，首先在变形能力较小的方向和强度最薄弱处的纱线断裂，接着沿着经向或纬向相对撕裂，因而裂口一般成直线形。如果织物的经纬向变形能力相近，胀破时经纬纱接近同时断裂，裂口常为L或T字形，说明经纬纱同时发挥最大作用，胀破强力较直线形的裂口情况要高。
对于针织物来说，织物胀破时，各线圈勾结连成一片，共同承受伸长变形，直至织物撕裂。
对于非织造布来说，主要是纤维的断裂和纤维网的松散化，顶破口是一个隆起的松散纤维包，胀破是纤维网扯松开裂状。

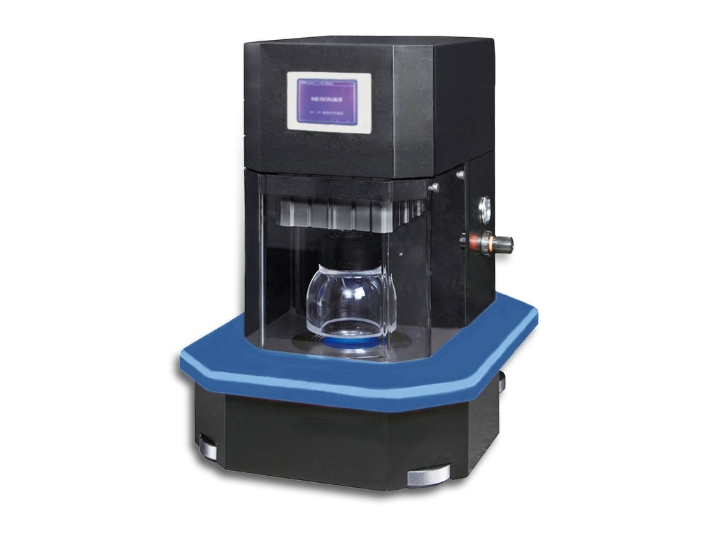

织物胀破强度仪
