一、实验测试仪器

1、落锤式织物撕裂强力测试仪，包含以下性能

①、夹口距离设置为100 ±1 mm

②、在测试时能记录布样撕裂时的力，并提供平均值

③、100 ±10 mm/min恒定速率的拉伸

2、夹具，包含两对夹口，夹口的中心点与拉伸方向在一条直线上，前面夹口的边缘与拉伸方向成直角，夹面在同一平面上，夹口应能支撑住布样而不使布样滑移，夹口宽度以75mm为宜，但不能低于布样的宽度。

3、切取布样的设备，按如图A尺寸切取布样的适宜的模板

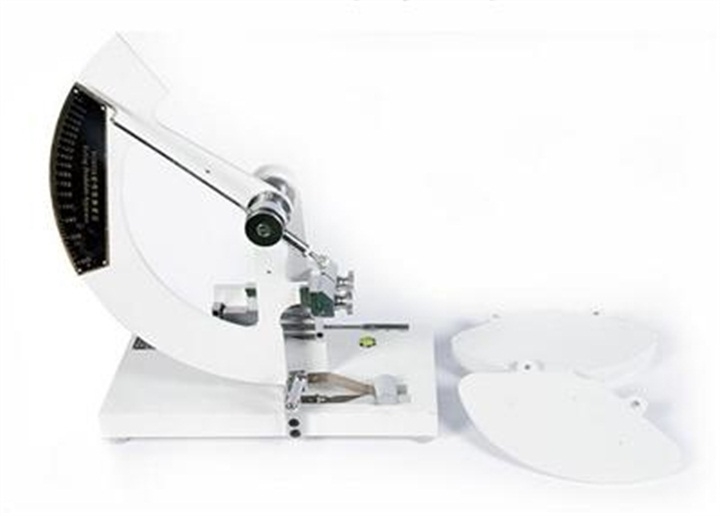

【手动式撕破强度测试仪】

适用范围：

用于各种机织物的抗撕裂强力的测定（Elmendorf埃尔门道夫法），用于检测纺织品、机织物、非织造布、涂层织物的冲击撕破强力，也可用于丝绸、棉布、各种纸张、纸板及单层和多层瓦楞纸板的耐破强度测试。

技术规格:

A、 机械式，指针显示

B、 测试范围：400，800，1600，3200&6400gms(配重可选)

C、 测试精度：±0.5%

D、 增加砝码能快速改变测试容量

E、 摆锤还原-手动

F、 样品夹具：手动或者气动可选

G、 配重和校准砝码可选

H、 外形尺寸：483MM*229MM*539MM

I、 重量：14.3KG

二、平衡和测试条件

预处理、平衡和测试条件按ISO 139所指定的气候条件

三、测试布样的准备

1、常规

每块布样应剪取两组测试布样，一组经向和一组纬向，也可用方向的相应名称，如长和横向；每组应包含至少5块测试布样，或更多，按条款5或附录B，每两块测试布样应不含有相同的经向或纬向纱支，也不能在距布边150 mm内取样

2、布样的剪取

对于机织物，每块布样的长的边应平行于织物的经向或纬向。对于长边平行于经向的测试布样，其撕裂的方向为“穿过纬向”，对于长边平行于纬向的测试布样，其撕裂的方向为“穿过经向”

3、尺寸

测试布样（如图A）为长200 ±2 mm及宽50 ±1 mm的矩形条，在宽度的中央切一长度为100 ±1 mm的切口，在未端离未切口边25 ±1 mm处作一标记，为完成测试的标记位置

四、实验测试程序

1、设定拉力机夹距为100 mm

2、设定拉力机拉伸速率为 100 mm / min

3、测试布样的固定，将布样放入夹口中，每个夹口夹一裤腿条，并使切口位于夹口的中央，未有切口的测试布样保持松弛状，如图B，小心以确保布样的每一裤腿条在夹口中，并使撕力的方向平行于切口，当开始测试时，应避免有预张力存在

4、操作，起动设备，使移动夹口以100 mm/min的速度运动，直至撕裂点到布样的完成测试标记位置，用牛顿（N）记录撕力的大小

5、观察撕裂过程中是否是沿力的方向撕裂，以及是否有纱线从布样中滑出甚至被撕裂。如果是以下几种情况，则测试是正确的确良a) 纱线没有从布样中滑出；b) 布样在夹口中没有滑移；c) 撕裂的过程完全是沿所用力的方向。否则结果应弃去

6、如果五个测试布样中有三个或更多结果被拒绝，则此方法不适宜。如果允许，应增加测试布样，双倍的测试布样更合适，在这种情况下，结果更易接受

五、测试报告

测试报告应包含以下信息：

1、一般信息

①、对不正常撕裂动作的评论

②、是否是用手工计算平均值或通过电子设备

③、任何与所给程序偏离的情况，特别是是否使用宽幅测试布样

④、参考ISO 13937 的测试部分和测试日期

⑤、测试布样的确认以及取样程序（如有需要）

⑥、测试布样的数量和被拒绝的数量以及原因

七、测试结果

1、用牛顿（N）记录经向和纬向的所有平均值，如果只有3或4个测试布样正确撕裂，分别记录测试布样的结果

2、如有要求，用牛顿记录95%时的置信区间

3、如有要求，在用手工计算的情况下，记录每个测试布样在每个方向的撕力最低值和最高值，用N表示。

4、如有要求，有百分数记录变异系数
