纺织品液压胀破强力试验的ASTM D3786方法是采用液压胀破强度测试仪测定纺织品的耐胀破性能，此方法被广泛应用于各种纺织产品，也适合弹性机织物或用于工业用布。
试验原理：
将试样固定在可变形的薄膜上，然后通过液压挤压薄膜直至织物被胀破。胀破样品所需的总压力和挤压薄膜所需压力的差值就是织物胀破强度。
试验设备：
液压胀破强度测试仪
上下夹具的表面应该是一个直径为75mm（3in）的圆环型，同轴孔直径为31±0.75mm（1.22±0.03in）。
下夹头的空腔内可提供给薄膜恒定均一95±5ml/min的液压。
压力计，所有压力读数值应处于压力计最大量程的25%-75%之间。
校正测试以的铝箔——几片已知胀破强力的铝箔，范围在70-970（10-115psi）用他们来检查测试仪的性能。
试样准备：
1.批次取样
2.实验室取样
3.测试样品——每个试样取10个样品，每个样品至少125mm2或直径为125mm的圆。
4.把样品（或实验取样）放入D1776要求的纺织品测试的标准环境中。
试验校正：
1.常规校准——测试五片标准的铝箔来检查测试仪，至少每月一次，五片标准的铝箔的平均胀破强力不应超过铝箔包装上的数值的±5%。
2.压力计的校正——校正压力计，和使用时的倾角一致，使用活塞式或水银柱式压力校正方法。校正时最好式让压力计置于正常使用时所在的位置。
3.如果不能达成协议，请按照Tappi方法T—403OS-74的规程来检查测试仪
操作步骤：
1.请将所有的测试样置于4.4所描述的标准测试环境下进行调湿。
手动测试：
2.将调湿已平衡的试样置于三脚架下面，将试样沿着平面拉紧，将夹环尽可能向右，以使样品夹持在正确位置。备注：对于弹性较大的试样，须将布在平面上均一的展开，夹持之前去除一些弹力。
3.以逆时针方向120rpm的速度转动手柄，直到试样破裂。
4.在试样破裂的瞬间停止转动手柄。备注：如果刻度盘上显示压力停止上升了，但是试样还没有破裂，推动操作杠杆去除压力。记录下样品超过测试机测量极限的伸长。如果在测试中，试样出现滑动，请舍弃并重取样测试。
5.试样胀破以后，请迅速释放夹于试样上的夹环，并沿加压的反时针方向旋转手柄以释放压力，并记录膨胀薄膜所需压力（皮压），记录胀破试样所需的总压。
自动测试：
1.将调湿已平衡的试样置于三脚架下面，将试样沿着平面拉紧，将夹环尽可能向右，以使样品夹持在正确位置。
2.通过移动操作手柄向左以膨胀薄膜。
3.当薄膜膨胀时，将插销（卡操作手柄用）向下放置或向右放置，当试样破裂的瞬间，尽力回转插销以使得操作手柄尽可能居中，这时既不加压也不减压，记录爆破试样所需的总压。
4.当试样破裂的瞬间，释放样品上面的夹环，立即将插销向反扳到其正常位置以减轻薄膜上的压力，将操作手柄倒向右边，并记录膨胀薄膜所需的压力（皮压）。

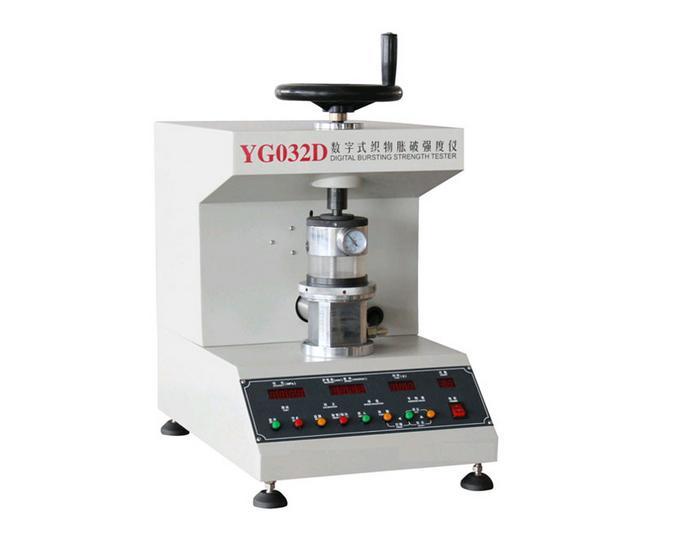

仪器介绍：
适用范围：
YG032D型胀破强度仪用于测定针织物、机织物、无纺及其它工艺织成的织物的胀破强度和胀破扩张度。
适用标准：
GB/T7742.1-2005《纺织品 织物胀破性能 第1部分：胀破强力和胀破扩张度的测定液压法》
技术参数：
1、测量范围：0-6.000 Mpa
2、最小分度值：0.002Mpa
3、测试面积： 7.3cm2（Φ30.5mm）
4、弹性膜片厚度：≤2mm
5、下 夹 环：Φ30.5±0.05mm
6、最大扩张度：35 ±0.02mm
7、最大胀破时间：99.9±0.1S
8、加压速率：10 -150ml/min
9、电 源：AC220V 50Hz 200W
10、外形尺寸：600×400×530mm
11、重 量：200kg
