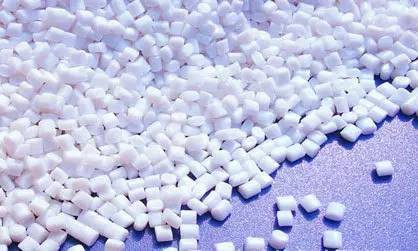

聚酯切片的质量不仅影响长丝的品质，而且影响长丝的生产能否正常进行。因此，要制备优质的长丝产品，必须严格选择聚酯切片。这个问题的重要性现在已越来越被认识，花在选择切片上的精力也越来越多。长丝级切片在常规指标上应满足下列要求。

1.特性粘数 为了使产品具有适当的物理机械性能，又能顺利纺丝，要求聚酯切片有适当的分子量。而测定分子量及其分布的方法烦杂，故用特性粘数表示其分子量的大小。

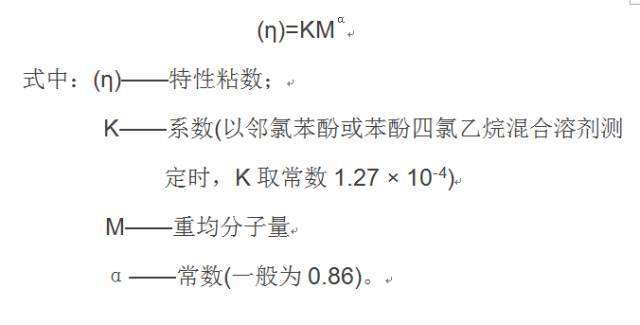

用于长丝的切片特性粘数根据产品品种而定，常用切片的特性粘数为0.64～0.66。它随着分子量的增大而增大，可通过下式换算：

2.熔点 熔点(软化点)指高分子链能自由运动的温度。长丝生产要求聚酯切片的熔点约为260。

3.二甘醇含量 聚酯中二甘醇的含量影响切片的熔点、色相和成品的染色。要求含量小于1.3％，且分布均匀。

4.凝聚粒子 聚酯切片中的凝聚粒子主要有聚合物的氧化凝胶物、二氧化钛凝聚物、催化剂沉淀物以及在反应釜壁上生成的高熔点物、碳化物等。这些杂质不仅加重了熔体项过滤器或组件过滤层的负荷，而且还极易导致毛丝和断头。要求每毫克切片中所含凝聚粒子(20弘m〉直径〉108m)个数戈0.4。由于凝聚粒子分布极不均匀，做需经多次测式。

5、端羧基含量 端羧基含量高，说明分子量分布宽，可纺性差。制得的成品在热态使用条件下，会导致聚酯大分子的降解加剧。要求端羧基含量小于30mmol/1o 'mg.

6.二氧化钛含量 在聚酯切片中加入二氧化钛的目的是为了使纤维消光，加入量为0.3～0.5%，就能较好地产生半消光作用。在能取得较好的消光效果的前提下，TIO,的含量应尽量低，并分布均匀、粒子细。

7.灰分 指切片中除Ti0.以外的无机物金属盐。含量高，表明切片内杂质多，切片的纺丝性能差，故一般要求低〒0.1%。

8.铁质 含铁量高，会使纤维发黄，色泽变差，故要求其含量小于3ppm.

9.色相 聚酯切片的色相不仅影响成品纤维的色相，而且影响切片的纺丝性能。一般要求切片的色相b值小于3.

10.粒子尺寸 要求切片粒子的尺寸均匀，超大粒子和粉末含量尽量少，以防止切片在输送过程中的堵塞，且能减少成品纤维的原料单耗。

11.含水率 切片的标准含水率为o.4%，干燥装置均据此设计。含水率高，不利于干燥，并会增大切片消耗。

文章整理：纺织检测仪器 http://www.sgfangzhiyiqi.com
