PTT
纤维
聚对苯二甲酸丙二醇酯纤维
PTT纤维介绍
PTT纤维是聚对苯二甲酸丙二醇酯纤维的简称，是由美国Shell Chemical公司于1995年研制成功，是以对苯二甲酸和1，3丙二醇为原料生产的高品质聚酯纤维，其商品名为Corterra。

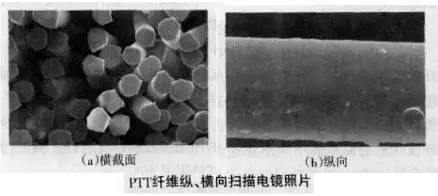

PTT纤维的结构---

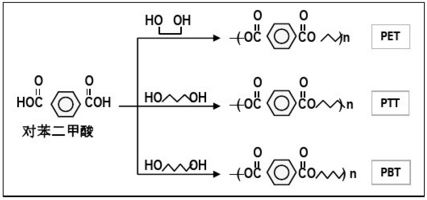

PTT是由1，3-PDO与对苯二甲酸缩聚而成的聚对苯二甲酸丙二醇酯，其分子结构示意式为：

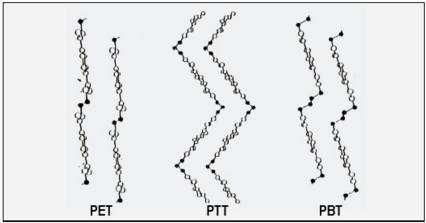

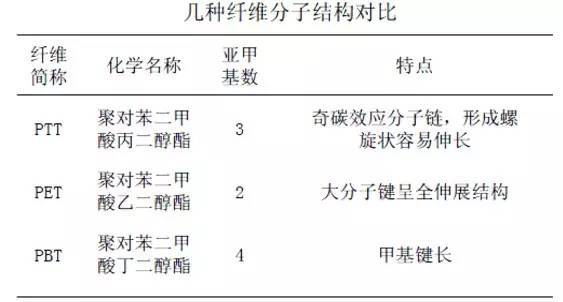

PTT是一种芳香族聚合物，一般以1，3-丙二醇(PDO)和对苯二甲酸(TPA)为原料经熔体缩聚制成，在工业生产中采用熔体挤出纺丝法生产各类长丝和短纤维，其重要原料PDO的生产采用生物酶催化法制备，使PTT的生产成本得到下降。PTT纤维与PET、PBT的结构对比：
PTT纤维的性能---
1
良好的拉伸回弹性
PTT 的大分子奇碳结构决定了该纤维具有高弹性和良好的弹性回复率。就拉伸纤维而言，PTT 纤维的相对断裂强度比PET ( 涤纶) 要低20%~30%。试验表明：当断裂伸长为25% 时，PTT 纤维的相对断裂强度为3~3.5cN/ tex，但比羊毛或棉花要高，故与棉和毛混纺时可提高混纺纱的强度。PTT 纤维的另一个突出优点是具有优异的拉伸回弹性。
△从实验测得的PTT与其他3种纤维回弹性对比数据
从上表可以看到拉伸20%时PTT纤维的急弹性回复率可达到82%，保持15min后其伸长形变几乎回复到零，总弹性回复率几乎达100%，而PA、PBT、PET 3 种纤维总弹性回复率分别为80%、70% 与44%。即使做十次拉伸循环，PTT 纤维仍显示优良的回弹性，不仅高于聚酰胺纤维( 锦纶) 更远高于其它聚酯纤维。
2
优良的染色性能
与PET纤维相比较，PTT纤维具有显著的易染性是其突出的优点之一。这是因为PTT纤维的玻璃化温度为50~55℃，能在无载体的情况下常压沸染。同时在相同的染色温度下染料在PTT中的渗透深度明显高于PET，而且色泽均匀，坚牢度高，与毛、蚕丝等蛋白质纤维混纺织物可用共浴一步法染色，

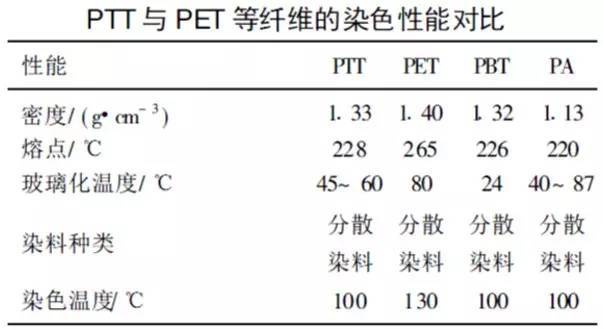

△PTT与PET等纤维的染色性能比较
3
纤维具有高度的蓬松性
由于PTT纤维特殊的分子链构象和优异的拉伸回弹性，因此采用热空气卷曲变形工艺能制得高度蓬松的BCT地毯用纱。同时PTT 纤维手感改变了PET纤维较硬感觉，不用碱减量进行染整处理就能达到细旦PET纤维的效果，制成织物手感柔软舒适，优于PA (锦纶)。
4
其他性能
PTT纤维除了具有特别优异的柔软性和弹性回复性，还具有优良的抗折皱性和尺寸稳定性，耐气候性、抗污性能、易染色性以及良好的屏障性能，能经受住γ射线消毒，并改进了抗水解稳定性，因而它可用于开发高级服饰和功能性织物。由它制作的服装穿着舒适，触感柔软，易洗、快干、免烫，符合人们生活快节奏的要求；同时，PTT纤维不仅其拉伸回复性、耐污性与锦纶66相当，而且其蓬松性与弹性、低静电、耐磨性及低的吸水性均优于锦纶。
PTT纤维的应用---
1
服用PTT纤维
PTT纤维具有比涤纶、锦纶、维纶更为优异的性能。PTT纤维较PET纤维模量和断裂强度低，刚性减弱，柔性增强，断裂伸长率和卷曲收缩率均大于PET和PA，是除氨纶外延伸率、弹性最好的一种纤维。还有优良的抗皱性、尺寸稳定性、耐候性电气性能、机械制作性能、容易染色和良好的屏障效应等特性。服用PTT织物主要用来制作运动服、成衣。由它制作的服装穿着贴身舒适，活动自如，触感柔和、快干、免烫，十分符合现代人们个性化生活的要求。日本旭化成用100%的PTT制成的服装已进入市场。
2
装饰用PTT纤维
PTT用作化纤地毯原料，其性能卓越，它具有良好的弹性回复、耐污、低静电、耐磨性、蓬松性和低吸水性均可代替PA材料用于地毯，同时还具有PET及PP优良的抗污染及抗静电能力。目前美国Shell公司已成功推出商品名为Corterra的地毯用PTT纤维，PTT纤维已成为一种竞争力很强的地毯用纤维。PTT纤维有良好的染色性、回弹性、抗污性、可回收性等综合优点，将会在众多化学纤维中胜出，例如在窗帘、床上铺垫物、蚊帐、沙发罩、桌布、玩具、汽车用内装饰等表面装饰品市场中有很大的发展前景和良好的经济效益。
结束语
聚酯纤维是合成纤维中应用最广、生产量最大的品种。聚酯纤维新品种中最值得关注的是PTT纤维，PTT的断裂伸长率大于除氨纶以外的所有合成纤维。PTT纤维集PET和PA的优点于一身，是聚酯纤维的新宠。预计PTT纤维的生产成本比PA纤维低35%~40%，高于PET纤维生产成本20%以内。PTT用作工程塑料其性能明显优于PET、PBT和PA等，特别适合于生产薄膜和包装容器。其单体1，3-PDO我国可以自行生产， 日前应尽快掌握PTT核心技术，加快研究和开发PTT的步伐，以满足我国对PTT日益增长的需求。业内专家预测，PTT将成为21世纪世界主要的新型纤维品种。
文章整理：
织物强力机 http://www.zhiwuqiangliji.com
