一、用途：
仪器用于测定棉、毛、化纤等束纤维的强力。
二、结构原理

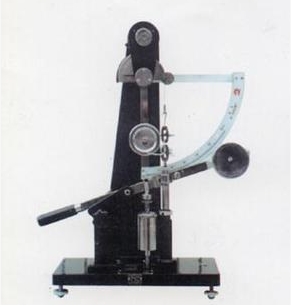

仪器是由机架、摆杆、操纵装置和缓冲器等主要部件组成。属于一种摆杆式束纤维强力断裂试验仪，机身为立式，传动部分采用重压式并以油液缓冲器调节其下降速度，当束纤维夹持在上、下夹持器之间，并扳动手柄解除对杠杆的约束时，杠杆受加压重锤重力作用而偏转，同时缓冲器的活塞和拉杆开始下降，下夹持器也随着下降，此时纤维束受到拉伸负荷，纤维束断裂时，支撑在弧形齿条上的掣子制止扇形杆倒退，从强力刻度尺上便可直接读出断裂负荷—cN数。旋转复位旋转使六个掣子与齿条脱开，使强力刻度尺复位。
三、主要技术参数
1、强力测试范围：0~3000cN
2、夹持器型式：a.波形夹持器；b.卜氏夹钳
3、下夹持器动程：0~50mm
4、下夹持器下降速度：4~25mm/min
5、缓冲器：采用圆柱式可调节油压装置
6、重锤名义重量：3Kg
四、适用标准
1、GB/T1378《棉纤维断裂强力试验方法----束纤维法》
2、GB5882《苎麻束纤维断裂强度试验方法》
3、 ISO3060《棉纤维----束纤维断裂强度的测定》
