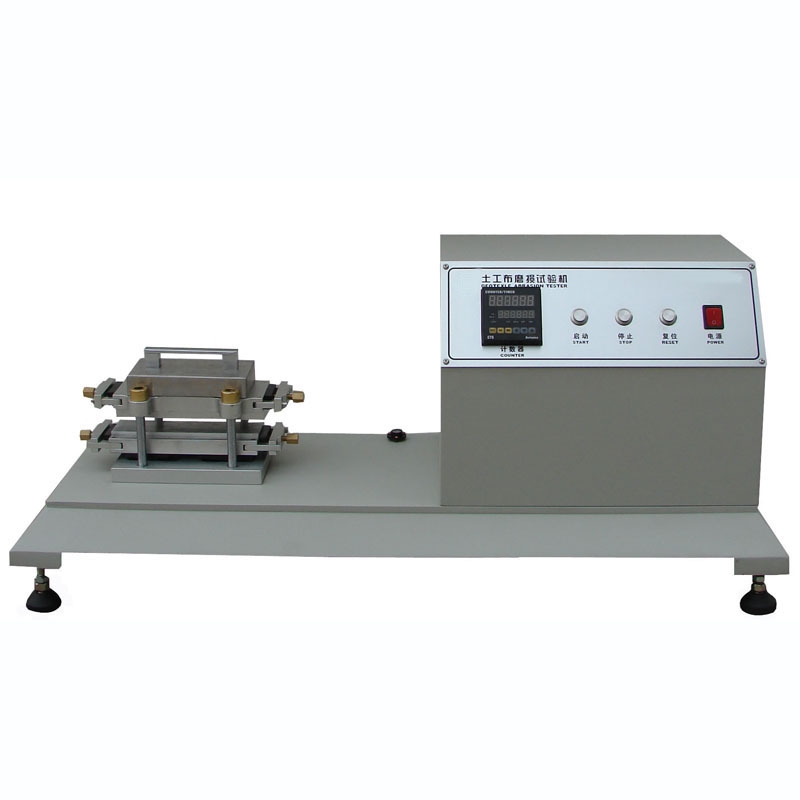

【适用范围】：将式样固定在试验台上，在规定的压力与摩擦动作条件下，用具有规定表面特性的磨料与之摩擦，最后测试式样摩擦前后的拉伸强力，以强力损失的百分率来描述式样的耐磨损性能，主要用于机织土工布、非织造土工布及其相关产品的抗磨损性能的测定。
【符合标准】：GB/T17636《土工布及其有关产品——抗磨损性能的测定砂布/滑块法》。
【技术参数】：
1、上平板尺寸：50mm×200mm
2、下平板尺寸：50mm×200mm
3、往复行程：25±1mm
4、频率：90次/分钟
5、试样压重：6±0.01（Kg）
6、磨擦次数：1 - 99999次
7、推荐磨料：P100棕刚玉干磨砂布
8、外形尺寸：925×280×340（mm）
9、重量：45Kg
10、电源：Ac220V 50Hz
11、功率：120W
【标准配置】：主机、配重砝码、干磨砂布
【试验步骤】：
1、从试验室样品中每个被试方向剪切5块大样，尺寸为50×600mm±1mm，每块大样的两端编号后，沿横向剪为两个长为300mm的试样，一个用作为摩擦试样，另一个用作为强力比较参照试样。对机织土工布，大样尺寸为60mm×600mm±1mm。
2、在标准大气中进行调湿。
3、 将已调湿过的试样放在静止的上平板上，在平板的两端用夹具将试样夹紧，将磨料放在可往复运动的下平板上，用夹具在平板的两端夹紧。
4、 将上平板放在下平板上，试样和磨料对齐。
5、 对上平板施加包括上平板重量在内共（6±0.01）Kg的荷重。
6、 开启磨损试验仪，以90次/min的频率进行摩擦。
7、 以规定的频率摩擦750次，或者直到试样磨穿，如果试样在规定的周期之前磨穿， 需报告试样磨穿和试样磨穿时的次数。
8、 如果试样或磨料在夹具里产生滑移，舍弃试样，进行调整后试验另一块试样。
9、 每次试验后更换磨料。按GB/T 3923.1标准规定，分别对参照样和磨损样进行拉伸试验，以测定每组试样的强力损失百分率。
